Почему датчики ABS — это невидимые герои вашей безопасности на дороге
Представьте: вы едете по мокрому асфальту, внезапно перед вами выскакивает пешеход. Вы резко жмёте на тормоз — и машина послушно останавливается, не уходя в занос. Волшебство? Нет, это работа датчиков частоты вращения колёс, которые стоят на страже вашей безопасности в системе ABS. Но вот вопрос: все ли датчики одинаковы? И почему одни автомобили используют индукционные датчики, а другие — датчики Холла?
Честно говоря, когда я впервые столкнулся с этой темой, то думал, что разница между ними минимальна. Но после нескольких диагностик и замены датчиков на разных машинах — от старенькой 'десятки' до современного BMW — понял: это как сравнивать механические часы с кварцевыми. Оба показывают время, но принцип работы и надёжность кардинально отличаются.
В этой статье мы разберёмся:
- Как работают пассивные (индукционные) и активные (датчики Холла) датчики ABS;
- Почему современные автопроизводители массово переходят на активные датчики;
- Какие подводные камни ждут владельцев машин с разными типами датчиков;
- Как самостоятельно проверить работоспособность датчика без дорогого оборудования;
- И, конечно, поделимся лайфхаками из личного опыта — например, как 'оживить' датчик Холла, если он перестал работать в мороз.
Как работают датчики частоты вращения колёс: от физики до практики
Прежде чем сравнивать два типа датчиков, давайте разберёмся, зачем они вообще нужны. Система ABS (Anti-lock Braking System) предотвращает блокировку колёс при торможении, сохраняя управляемость автомобиля. Для этого ей нужно знать, с какой скоростью вращается каждое колесо. Именно эту информацию и поставляют датчики частоты вращения.

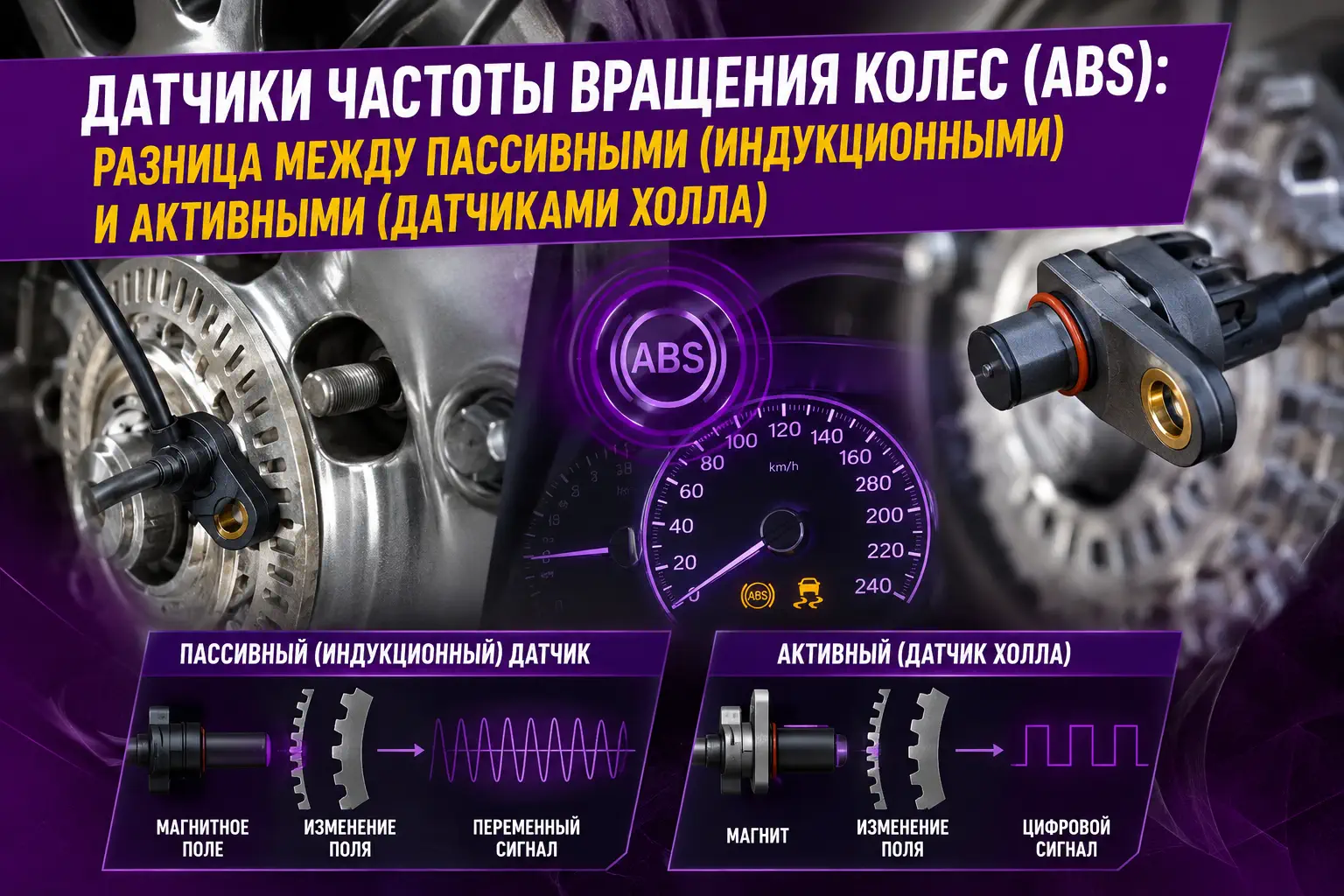

Принцип работы любого датчика ABS основан на взаимодействии с зубчатым венцом (или магнитным кольцом), который закреплён на ступице колеса. Когда колесо вращается, зубцы венца проходят мимо датчика, создавая сигнал. Но вот как именно этот сигнал формируется — тут и начинаются различия.
Пассивные (индукционные) датчики: проверенные временем, но с ограничениями
Индукционные датчики — это ветераны среди датчиков ABS. Их принцип работы основан на законе электромагнитной индукции Фарадея. Внутри датчика находится катушка с магнитным сердечником. Когда зуб венца проходит мимо датчика, магнитное поле изменяется, и в катушке возникает переменный ток.
Как это выглядит на практике?
Представьте, что вы крутите велосипедное колесо с магнитом на спице мимо катушки. Чем быстрее крутите — тем сильнее ток. Примерно так же работает индукционный датчик, только вместо магнита — зубцы венца, а вместо катушки — сам датчик.
Преимущества индукционных датчиков:
- Простота конструкции. Здесь нечему ломаться — никакой электроники, только катушка и магнит.
- Низкая стоимость. Именно поэтому их до сих пор можно встретить на бюджетных автомобилях.
- Надёжность в экстремальных условиях. Им не страшны перепады температур или вибрации.
- Низкая точность на малых скоростях. При скорости ниже 5-7 км/ч сигнал становится слишком слабым, и ABS может не сработать.
- Чувствительность к зазору. Если расстояние между датчиком и венцом увеличивается (например, из-за износа подшипника), сигнал пропадает.
- Большие габариты. Индукционные датчики крупнее своих активных собратьев, что усложняет их установку на современные автомобили с компактными ступицами.
Помню, как на старой 'Ниве' постоянно горела лампочка ABS. Диагностика показала, что один из индукционных датчиков перестал работать. Причина? Зазор между датчиком и венцом увеличился всего на 0,5 мм из-за износа подшипника. После замены подшипника и регулировки зазора всё заработало. Вот вам и подтверждение — мелочи решают всё.
Активные датчики (датчики Холла): точность и современные технологии
Датчики Холла — это уже совсем другая история. Они названы в честь эффекта Холла, который заключается в возникновении напряжения в проводнике, помещённом в магнитное поле. Внутри датчика находится полупроводниковая пластина, через которую протекает ток. Когда мимо неё проходит зуб венца, магнитное поле изменяется, и на пластине возникает напряжение.
Как это работает на практике?
Представьте, что вы проводите пальцем по клавишам пианино. Каждое нажатие — это сигнал. Датчик Холла работает похожим образом: каждый зуб венца — это отдельный сигнал, который он чётко фиксирует.
Преимущества датчиков Холла:
- Высокая точность на любых скоростях. Они работают даже при скорости 0 км/ч, что критично для систем ESP и помощи при трогании на подъёме.
- Компактные размеры. Их можно установить практически на любой автомобиль, даже с самыми маленькими ступицами.
- Устойчивость к помехам. Им не страшны электромагнитные наводки от других систем автомобиля.
- Возможность определения направления вращения. Это важно для систем курсовой устойчивости (ESP).
- Более высокая стоимость. Но, как говорится, за качество приходится платить.
- Чувствительность к качеству питания. Если напряжение в бортовой сети падает, датчик может работать некорректно.
- Сложность диагностики. Без специального оборудования определить неисправность датчика Холла сложнее, чем индукционного.
Недавно ко мне приехал владелец Audi A6 с жалобой на то, что ABS срабатывает на ровном месте. Диагностика показала ошибку по датчику Холла на переднем левом колесе. Причина оказалась банальной — окислились контакты разъёма. После чистки контактов и обработки их специальным спреем проблема исчезла. Вот вам и подтверждение: даже самые современные системы могут выходить из строя из-за мелочей.
Сравнение датчиков: индукционные vs Холла — кто круче?
Чтобы наглядно увидеть разницу между двумя типами датчиков, давайте сравним их по ключевым параметрам в таблице:
Параметр Индукционные датчики Датчики Холла Принцип работы Электромагнитная индукция Эффект Холла Точность на малых скоростях Низкая (не работает ниже 5-7 км/ч) Высокая (работает даже при 0 км/ч) Чувствительность к зазору Высокая (критичен зазор до 1 мм) Низкая (допустим зазор до 2-3 мм) Размеры Крупные Компактные Стоимость Низкая Высокая Надёжность Высокая (простая конструкция) Высокая (но зависит от качества питания) Совместимость с современными системами Ограниченная (не поддерживает ESP) Полная (работает с ABS, ESP, системами помощи при старте) Диагностика неисправностей Простая (можно проверить мультиметром) Сложная (требуется сканер или осциллограф)
Вывод из таблицы:
Если ваш автомобиль выпущен до 2000-х годов и не оборудован системами ESP или помощи при старте на подъёме, индукционные датчики — это вполне приемлемый вариант. Но для современных машин, где важна точность и работа на малых скоростях, датчики Холла вне конкуренции.
Как проверить датчик ABS: пошаговая инструкция для каждого типа
Теперь, когда мы разобрались с теорией, давайте перейдём к практике. Как же понять, что датчик ABS неисправен? И главное — как его проверить без дорогого оборудования?
Диагностика индукционного датчика
Шаг 1: Визуальный осмотр
Проверьте датчик на наличие механических повреждений. Особое внимание уделите проводу — часто он перетирается о колесо или элементы подвески.
Шаг 2: Проверка сопротивления
Возьмите мультиметр и переведите его в режим измерения сопротивления (Ом). Отсоедините разъём датчика и измерьте сопротивление между его контактами. Для большинства индукционных датчиков оно должно быть в пределах 800-1400 Ом. Если сопротивление бесконечно или равно нулю — датчик неисправен.
Шаг 3: Проверка сигнала
Подключите мультиметр в режиме измерения переменного напряжения (AC). Прокрутите колесо вручную и наблюдайте за показаниями. На исправном датчике напряжение должно изменяться от 0,1 до 1 В в зависимости от скорости вращения.
Шаг 4: Проверка зазора
Измерьте расстояние между датчиком и зубчатым венцом. Оно должно быть в пределах 0,3-1 мм. Если зазор больше — отрегулируйте его или замените подшипник ступицы.
Личный лайфхак:
Если у вас нет мультиметра, можно использовать обычную лампочку на 12 В. Подключите её к контактам датчика и прокрутите колесо. Если лампочка мигает — датчик исправен.
Диагностика датчика Холла
С датчиками Холла всё немного сложнее, но тоже реально справиться в гаражных условиях.
Шаг 1: Визуальный осмотр
Как и в случае с индукционным датчиком, начните с осмотра корпуса и провода. Особое внимание уделите разъёму — окисление контактов частая причина неисправностей.
Шаг 2: Проверка питания
Датчики Холла требуют питания. Подключите мультиметр в режиме измерения постоянного напряжения (DC) к контактам разъёма. Напряжение должно быть в пределах 5-12 В (в зависимости от автомобиля). Если напряжения нет — проверьте проводку и блок управления ABS.
Шаг 3: Проверка сигнала
Здесь без осциллографа не обойтись, но можно попробовать следующий трюк. Подключите светодиод (или лампочку) к сигнальному проводу датчика и 'массе'. Прокрутите колесо — светодиод должен мигать. Если он горит постоянно или не горит вообще — датчик неисправен.
Шаг 4: Проверка с помощью сканера
Если у вас есть диагностический сканер, подключите его к автомобилю и считайте ошибки. Ошибки по датчику Холла обычно начинаются с букв 'C' (например, C1234).
Личный лайфхак:
Если датчик Холла перестал работать в мороз, попробуйте его прогреть феном. Иногда это помогает 'оживить' датчик до тех пор, пока вы не купите новый. Но это временная мера — лучше заменить датчик при первой возможности.
Почему современные автомобили отказываются от индукционных датчиков
Если индукционные датчики такие надёжные и дешёвые, почему же автопроизводители массово переходят на датчики Холла? Всё дело в эволюции автомобильных систем безопасности.
1. Появление систем ESP и помощи при старте на подъёме
Современные системы курсовой устойчивости (ESP) требуют точных данных о скорости вращения каждого колеса даже на малых скоростях. Индукционные датчики здесь бессильны — они просто не видят сигнал при скорости ниже 5-7 км/ч.
2. Уменьшение габаритов ступиц
Современные автомобили становятся всё компактнее, и места для установки крупных индукционных датчиков просто не остаётся. Датчики Холла, благодаря своим компактным размерам, легко помещаются даже в самые маленькие ступицы.
3. Повышение требований к точности
Современные системы помощи водителю (ADAS) требуют максимально точных данных о скорости вращения колёс. Датчики Холла обеспечивают эту точность, в то время как индукционные датчики могут давать погрешность.
4. Интеграция с другими системами
Датчики Холла могут передавать информацию не только о скорости вращения, но и о направлении вращения колеса. Это критично важно для систем ESP и помощи при парковке.
Личный опыт:
Когда я работал в дилерском центре, к нам часто привозили автомобили с ошибками по ABS, которые не могли диагностировать в обычных сервисах. В 90% случаев виноваты были именно индукционные датчики — они просто не справлялись с современными требованиями. После замены на датчики Холла проблемы исчезали.
Как продлить жизнь датчикам ABS: советы от практика
Независимо от того, какие датчики установлены на вашем автомобиле, их можно 'продлить жизнь' с помощью простых советов.
1. Регулярно проверяйте зазор
Как мы уже выяснили, зазор между датчиком и венцом критически важен. Регулярно проверяйте его и при необходимости регулируйте.
2. Следите за состоянием проводки
Провода датчиков ABS часто перетираются о элементы подвески или колесо. Регулярно осматривайте их и при необходимости защищайте гофрой или изолентой.
3. Чистите разъёмы
Окисление контактов — частая причина неисправностей датчиков Холла. Регулярно чистите разъёмы и обрабатывайте их специальным спреем для контактов.
4. Избегайте глубоких луж и грязи
Вода и грязь могут попасть в зазор между датчиком и венцом, что приведёт к искажению сигнала. Старайтесь избегать глубоких луж и регулярно мойте колёсные арки.
5. Не игнорируйте ошибки ABS
Если на приборной панели загорелась лампочка ABS — не откладывайте диагностику. Чем раньше вы выявите проблему, тем дешевле будет её устранить.
Личный лайфхак:
Если вы часто ездите по бездорожью, защитите датчики ABS металлическими экранами. Это предотвратит их повреждение камнями и грязью.
Что делать, если датчик ABS вышел из строя: ремонт или замена?
Итак, диагностика показала, что датчик ABS неисправен. Что делать дальше? Можно ли его отремонтировать или придётся покупать новый?
Ремонт индукционного датчика
В большинстве случаев индукционные датчики не подлежат ремонту. Если вышел из строя провод или катушка — проще и дешевле купить новый датчик. Но есть и исключения:
- Если проблема в зазоре — отрегулируйте его.
- Если окислились контакты — почистите их.
- Если перетёрся провод — можно попробовать его спаять и заизолировать.
Датчики Холла тоже редко подлежат ремонту, но есть несколько моментов, которые можно попробовать:
- Почистите контакты разъёма.
- Проверьте питание датчика.
- Если датчик перестал работать в мороз — попробуйте его прогреть.
Если ремонт невозможен, придётся покупать новый датчик. Вот несколько советов:
- Покупайте датчики только у проверенных производителей. Дешёвые аналоги могут работать некорректно.
- Обращайте внимание на совместимость. Даже если датчик подходит по разъёму, он может не работать с вашей системой ABS.
- После замены обязательно проведите диагностику. Иногда ошибки остаются в памяти блока управления ABS и их нужно сбросить.
Однажды ко мне приехал владелец Ford Focus с жалобой на неработающую ABS. Диагностика показала ошибку по датчику Холла на переднем правом колесе. Датчик был новый, но китайский. После замены на оригинальный датчик проблема исчезла. Вот вам и подтверждение: экономия на датчиках ABS может выйти боком.
Будущее датчиков ABS: что нас ждёт дальше?
Технологии не стоят на месте, и датчики ABS тоже эволюционируют. Что же нас ждёт в будущем?
1. Интеграция с системами автономного вождения
Современные системы автономного вождения требуют максимально точных данных о скорости вращения колёс. Датчики ABS будут интегрированы с другими системами автомобиля для обеспечения максимальной безопасности.
2. Беспроводные датчики
Уже сейчас некоторые производители экспериментируют с беспроводными датчиками ABS. Это позволит упростить конструкцию автомобиля и снизить вес.
3. Самостоятельная диагностика
В будущем датчики ABS смогут самостоятельно диагностировать неисправности и сообщать о них водителю. Это позволит предотвратить поломки до их возникновения.
4. Интеграция с системами мониторинга давления в шинах
Некоторые современные автомобили уже объединяют данные от датчиков ABS и систем мониторинга давления в шинах. В будущем эта интеграция станет ещё более глубокой.
Личный прогноз:
Я уверен, что в ближайшие 5-10 лет датчики Холла полностью вытеснят индукционные датчики. Уже сейчас их можно встретить даже на бюджетных автомобилях. А с развитием систем автономного вождения требования к точности и надёжности датчиков будут только расти.
Заключение: какой датчик ABS выбрать и как за ним ухаживать
Итак, мы разобрались с тем, чем отличаются пассивные (индукционные) и активные (датчики Холла) датчики ABS. Подведём итоги:
- Индукционные датчики — это простота, надёжность и низкая стоимость. Но они не подходят для современных автомобилей с системами ESP и помощи при старте на подъёме.
- Датчики Холла — это точность, компактность и совместимость с современными системами безопасности. Но они дороже и сложнее в диагностике.
Если у вас старый автомобиль без ESP — индукционные датчики вполне подойдут. Но если вы владелец современной машины — лучше сразу ставить датчики Холла.
Как продлить жизнь датчикам ABS?
- Регулярно проверяйте зазор между датчиком и венцом.
- Следите за состоянием проводки и разъёмов.
- Избегайте глубоких луж и грязи.
- Не игнорируйте ошибки ABS.
Если у вас остались вопросы по диагностике или замене датчиков ABS — пишите в комментариях! Поделюсь своим опытом и помогу разобраться в любой ситуации. А если вы уже сталкивались с неисправностями датчиков — расскажите свою историю. Возможно, она поможет другим читателям избежать подобных проблем.
