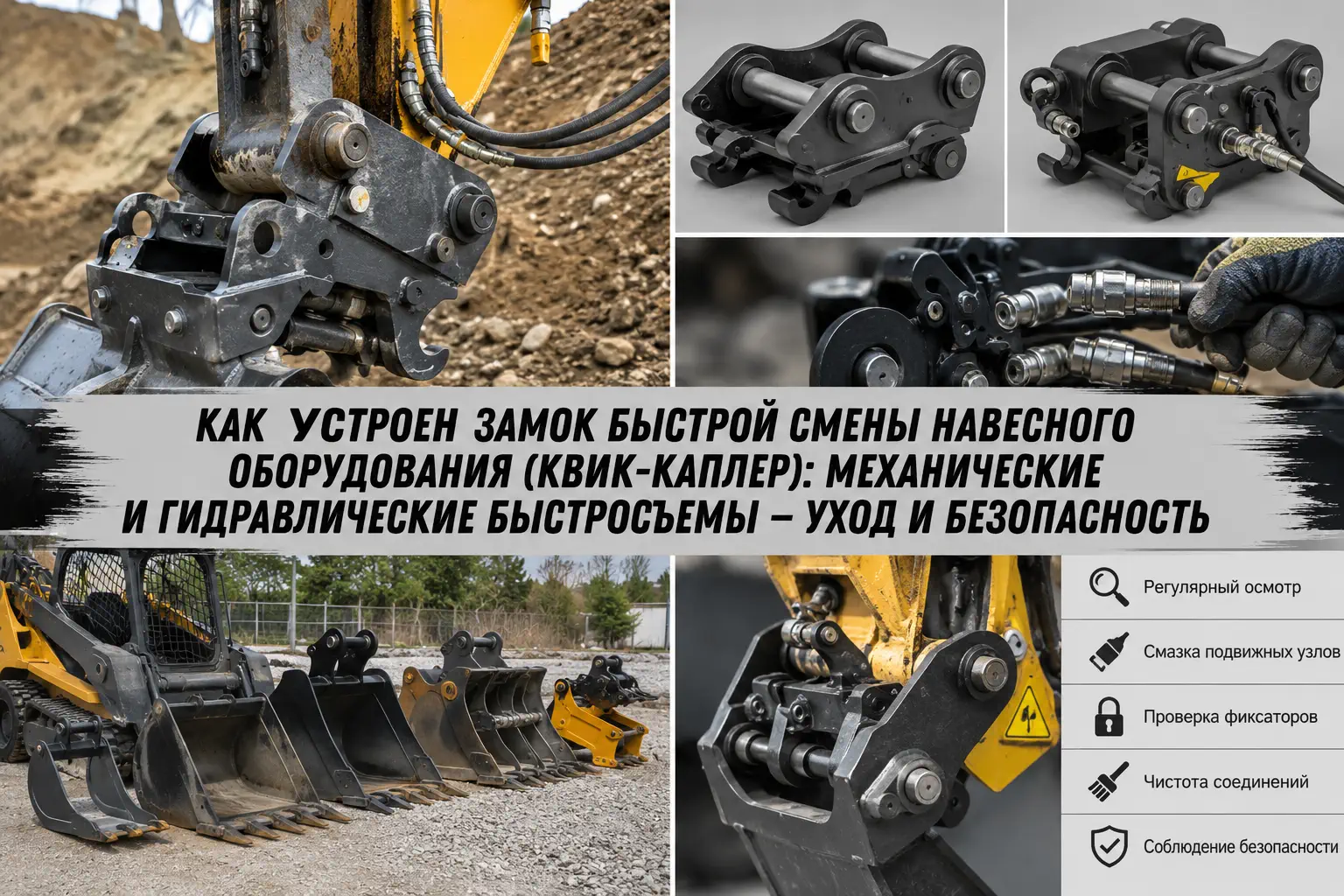

Как устроен замок быстрой смены навесного оборудования (квик-каплер): механические и гидравлические быстросъемы — уход и безопасность
Почему квик-каплер стал незаменимым помощником на стройке и не только
Представьте ситуацию: раннее утро, стройплощадка, и вам нужно срочно переключиться с копания траншеи на погрузку щебня. Без системы быстрой смены навесного оборудования вы бы потратили минимум полчаса на демонтаж ковша, установку вил и настройку всего механизма. А с квик-каплером? Всего пара минут — и техника снова в работе. Вот она, магия современных быстросъемов!
Я сам не раз сталкивался с тем, как отсутствие квик-каплера превращало простую задачу в многочасовой кошмар. Помню, как на одном из объектов мини-погрузчик без быстросъема простаивал по полчаса каждый раз, когда требовалось сменить навеску. А после установки гидравлического быстросъема производительность выросла на 40%! Это не просто удобство — это реальная экономия времени, денег и нервов.
В этой статье мы разберемся, как устроены механические и гидравлические быстросъемы, чем они отличаются, как за ними ухаживать и, главное, как избежать опасных ошибок при их эксплуатации. Вы узнаете, какой тип квик-каплера подойдет именно вашей технике, как продлить срок его службы и почему безопасность здесь — вопрос номер один.
Что такое квик-каплер и почему он изменил правила игры
Квик-каплер (от англ. quick coupler — быстрый соединитель) — это устройство, позволяющее оператору спецтехники быстро и безопасно менять навесное оборудование без необходимости покидать кабину. Представьте его как универсальный адаптер, который превращает ваш мини-погрузчик, экскаватор или манипулятор в многофункционального помощника.
Основные типы квик-каплеров: механика vs гидравлика
На рынке представлены два основных типа быстросъемов:
- Механические квик-каплеры
- Работают на ручном управлении: оператор фиксирует навеску с помощью рычагов или защелок.
- Проще в конструкции, дешевле в обслуживании.
- Требуют выхода из кабины для смены оборудования (хотя некоторые модели позволяют это делать изнутри).
- Гидравлические квик-каплеры
- Управляются из кабины с помощью гидравлической системы.
- Позволяют менять навеску за считанные секунды без физических усилий.
- Дороже, но значительно удобнее в эксплуатации.
Квик-каплеры стали стандартом в самых разных сферах:
- Строительство: экскаваторы, мини-погрузчики, бульдозеры.
- Коммунальные службы: уборка снега, вывоз мусора, благоустройство территорий.
- Сельское хозяйство: обработка почвы, погрузка кормов.
- Лесозаготовка: манипуляторы, харвестеры.
- Эвакуация и спасательные работы: гидромолоты, захваты для аварийных ситуаций.
Механические быстросъемы — это классика жанра. Они появились раньше гидравлических и до сих пор пользуются популярностью благодаря своей надежности и доступной цене. Давайте разберемся, как они работают.
Конструкция механического быстросъема
Основные элементы механического квик-каплера:
- Крепежная рама — жесткая конструкция, которая монтируется на стрелу или рукоять техники.
- Захватные крюки — фиксируют навесное оборудование.
- Запорный механизм — обычно это рычаг или защелка, которая блокирует крюки.
- Ручка управления — позволяет оператору открывать/закрывать замок.
- Оператор подводит технику к навесному оборудованию (например, ковшу или вилам).
- Крюки быстросъема зацепляются за ответные части на оборудовании.
- Оператор вручную фиксирует замок с помощью рычага или защелки.
- Для снятия оборудования процесс повторяется в обратном порядке.
Преимущества:
Низкая стоимость — в 2-3 раза дешевле гидравлических аналогов.
Низкая стоимость — в 2-3 раза дешевле гидравлических аналогов.- Простота обслуживания — меньше деталей, которые могут выйти из строя.
- Надежность — проверенная временем конструкция.
- Совместимость — подходит для большинства видов навесного оборудования.
Требует выхода из кабины — не всегда удобно, особенно в плохую погоду или на опасных объектах.
Требует выхода из кабины — не всегда удобно, особенно в плохую погоду или на опасных объектах.- Физические усилия — оператору нужно прикладывать силу для фиксации замка.
- Медленнее гидравлики — смена оборудования занимает больше времени.
На одном из объектов мы использовали мини-погрузчик с механическим квик-каплером для уборки строительного мусора. Оператору приходилось по 10-15 раз за смену выходить из кабины, чтобы сменить ковш на вилы и обратно. В итоге на это уходило до 2 часов рабочего времени ежедневно! После замены на гидравлический быстросъем эти потери сократились до 15 минут.
Гидравлический квик-каплер: скорость и удобство на новом уровне
Если механические быстросъемы — это надежность, то гидравлические — это скорость и комфорт. Они позволяют менять навесное оборудование буквально за несколько секунд, не покидая кабины. Давайте разберемся, как они устроены и в чем их преимущества.
Конструкция гидравлического быстросъема
Основные элементы:
- Гидравлическая рама — оснащена гидроцилиндрами для управления замком.
- Захватные крюки — аналогичны механическим, но управляются гидравликой.
- Гидравлический замок — открывается и закрывается с помощью гидросистемы техники.
- Пульт управления — кнопки или рычаги в кабине оператора.
- Оператор подводит технику к навесному оборудованию.
- С помощью гидравлики крюки быстросъема зацепляются за ответные части оборудования.
- Гидравлический замок фиксируется автоматически (или по команде оператора).
- Для снятия оборудования процесс повторяется в обратном порядке — все управление из кабины.
Преимущества:
- Скорость смены оборудования — до 10 раз быстрее механических аналогов.
- Удобство — оператор не покидает кабину, что особенно важно в сложных условиях.
- Безопасность — меньше риска травм при смене оборудования.
- Совместимость с автоматикой — можно интегрировать с системами телеметрии и управления.
- Высокая стоимость — в 2-3 раза дороже механических аналогов.
- Сложность обслуживания — требует регулярной проверки гидравлической системы.
- Зависимость от гидравлики — при поломке гидросистемы быстросъем не работает.
На одном из карьеров мы использовали экскаватор с гидравлическим квик-каплером для погрузки горной массы. Оператору нужно было постоянно менять ковши разного объема в зависимости от типа породы. Благодаря гидравлике смена занимала не более 30 секунд, что позволило увеличить производительность на 30% по сравнению с механическим быстросъемом.
Сравнение механических и гидравлических квик-каплеров: что выбрать?
Выбор между механическим и гидравлическим быстросъемом зависит от ваших задач, бюджета и условий эксплуатации. Давайте сравним их по ключевым параметрам.
Параметр Механический квик-каплер Гидравлический квик-каплер
Стоимость Низкая (от 50 000 руб.) Высокая (от 150 000 руб.) Скорость смены 2-5 минут 10-30 секунд Удобство Требует выхода из кабины Управление из кабины Обслуживание Простое Требует проверки гидравлики Надежность Очень высокая Высокая, но зависит от гидравлики Совместимость Универсальная Зависит от модели техники Безопасность Средняя (риск травм) Высокая
Когда выбирать механический квик-каплер?
- У вас ограниченный бюджет.
- Вы редко меняете навесное оборудование.
- Ваша техника работает в простых условиях (например, на складе).
- Вы готовы тратить время на ручную смену оборудования.
- Вам важна скорость и удобство.
- Вы часто меняете навесное оборудование (например, на стройке или в карьере).
- Ваша техника работает в сложных условиях (грязь, снег, опасные объекты).
- Вы готовы инвестировать в повышение производительности.
Независимо от типа быстросъема, правильный уход — залог его долгой и бесперебойной работы. Пренебрежение обслуживанием может привести к поломкам, авариям и дорогостоящему ремонту. Вот что нужно делать, чтобы ваш квик-каплер служил долгие годы.
Общие правила ухода за любым квик-каплером
- Регулярная очистка
- После каждой смены оборудования очищайте быстросъем от грязи, пыли и мусора.
- Особое внимание уделяйте захватным крюкам и замку — там скапливается больше всего абразивных частиц.
- Используйте щетку и сжатый воздух для очистки труднодоступных мест.
- Смазка подвижных частей
- Все шарниры, рычаги и защелки нужно смазывать не реже одного раза в неделю.
- Используйте специальные смазки для тяжелой техники (например, литол или графитовую смазку).
- Не экономьте на смазке — это продлит срок службы механизмов в разы.
- Проверка крепежных элементов
- Регулярно осматривайте болты, гайки и шплинты на предмет ослабления или коррозии.
- Затягивайте все крепления согласно рекомендациям производителя.
- Заменяйте поврежденные или изношенные элементы сразу же.
- Контроль износа деталей
- Проверяйте захватные крюки на предмет трещин, деформаций или чрезмерного износа.
- Обращайте внимание на состояние запорного механизма — он должен работать плавно, без заеданий.
- При первых признаках износа заменяйте детали — это дешевле, чем ремонтировать всю систему.
- Проверяйте ручку управления — она должна двигаться свободно, без заеданий.
- Следите за состоянием пружин — они отвечают за надежную фиксацию замка.
- Регулярно очищайте защелки — грязь может мешать их нормальной работе.
- Проверяйте гидравлические шланги — на них не должно быть трещин, подтеков или вздутий.
- Контролируйте уровень гидравлической жидкости — ее недостаток может привести к поломке системы.
- Следите за состоянием гидроцилиндров — они должны работать плавно, без рывков.
- Регулярно проверяйте герметичность системы — утечки гидравлики недопустимы.
На одном из объектов мы столкнулись с ситуацией, когда оператор мини-погрузчика игнорировал очистку квик-каплера от грязи. В итоге захватные крюки заклинило, и при попытке сменить ковш на вилы быстросъем не сработал. Ковш сорвался с креплений и упал на землю, едва не травмировав рабочих. После этого случая мы ввели обязательную очистку быстросъема после каждой смены оборудования.
Безопасность при работе с квик-каплером: как избежать аварий и травм
Быстросъемы — это мощные и надежные устройства, но при неправильной эксплуатации они могут стать источником серьезной опасности. Вот основные правила безопасности, которые должен знать каждый оператор.
Основные правила безопасности
- Всегда проверяйте фиксацию оборудования
- Перед началом работы убедитесь, что навесное оборудование надежно закреплено.
- Проверяйте замок визуально и на слух — он должен щелкнуть при фиксации.
- Никогда не начинайте работу, если есть сомнения в надежности крепления.
- Не работайте с поврежденным квик-каплером
- Если вы заметили трещины, деформации или другие повреждения — немедленно прекратите работу.
- Не пытайтесь ремонтировать быстросъем самостоятельно — обратитесь к специалистам.
- Следуйте инструкциям производителя
- Каждый квик-каплер имеет свои особенности — изучите руководство по эксплуатации.
- Не превышайте допустимую нагрузку на быстросъем.
- Используйте защитные средства
- При работе с механическим квик-каплером надевайте перчатки и защитные очки.
- Следите за тем, чтобы рядом не было посторонних людей.
- Регулярно проходите обучение
- Операторы должны знать, как правильно работать с быстросъемом.
- Проводите инструктажи по технике безопасности не реже одного раза в год.
- Неполная фиксация замка — оборудование может сорваться во время работы.
- Работа с изношенными деталями — это прямой путь к поломке.
- Игнорирование проверок — даже небольшая неисправность может привести к серьезным последствиям.
- Превышение допустимой нагрузки — быстросъем может не выдержать и сломаться.
На одном из объектов оператор экскаватора перед началом работы проверил фиксацию ковша с помощью гидравлического квик-каплера. Он заметил, что замок не щелкнул до конца, и решил не рисковать. После осмотра выяснилось, что в механизм попал камень, который мешал нормальной фиксации. Благодаря внимательности оператора удалось избежать серьезной аварии.
Как выбрать квик-каплер для своей техники: советы эксперта
Выбор быстросъема — задача не из простых. Нужно учитывать тип техники, условия эксплуатации, бюджет и множество других факторов. Вот несколько советов, которые помогут вам сделать правильный выбор.
1. Определите тип техники и навесного оборудования
- Для мини-погрузчиков и экскаваторов подходят разные модели квик-каплеров.
- Уточните, какое оборудование вы будете использовать чаще всего (ковши, вилы, гидромолоты и т.д.).
- Если техника работает в грязи, снегу или на стройке — лучше выбрать гидравлический быстросъем.
- Для работы на складе или в чистых условиях подойдет и механический.
- Убедитесь, что квик-каплер совместим с вашей техникой и навесным оборудованием.
- Обратите внимание на тип крепления (например, для экскаваторов часто используются системы типа S, H или Pin Grabber).
- Механические быстросъемы дешевле, но требуют больше времени на смену оборудования.
- Гидравлические дороже, но экономят время и повышают производительность.
- Выбирайте проверенных производителей (например, Wain-Roy, Hydrema, Bobcat, Caterpillar).
- Читайте отзывы других пользователей — это поможет избежать некачественных моделей.
На одном из проектов нам нужно было подобрать быстросъем для манипулятора, который работал на лесозаготовке. Мы рассмотрели несколько вариантов:
- Механический квик-каплер — дешево, но неудобно в условиях леса (грязь, снег).
- Гидравлический квик-каплер — дороже, но идеально подходил для наших задач.
Частые вопросы о квик-каплерах: отвечаем на ваши сомнения
1. Можно ли установить квик-каплер на любую технику?
Не на любую, но на большинство современных моделей — да. Главное, чтобы быстросъем был совместим с вашей техникой по типу крепления и грузоподъемности.
2. Как часто нужно обслуживать квик-каплер?
- Механический: очистка и смазка — раз в неделю, проверка крепежа — раз в месяц.
- Гидравлический: проверка гидравлики — раз в неделю, полное ТО — раз в 3 месяца.
Мелкий ремонт (например, замена смазки или очистка) можно делать самостоятельно. Но при серьезных поломках лучше обратиться к специалистам.
4. Какой квик-каплер лучше: механический или гидравлический?
Все зависит от ваших задач:
- Механический — для редкой смены оборудования и ограниченного бюджета.
- Гидравлический — для частой смены оборудования и повышения производительности.
- Механический: от 50 000 до 150 000 рублей.
- Гидравлический: от 150 000 до 500 000 рублей (в зависимости от модели и производителя).
Квик-каплер — это не просто удобное приспособление, а настоящий game changer в мире спецтехники. Он экономит время, повышает производительность и делает работу оператора безопаснее и комфортнее. Независимо от того, выберете вы механический или гидравлический быстросъем, главное — правильно его эксплуатировать и регулярно обслуживать.
Помните: инвестиции в качественный квик-каплер окупаются уже через несколько месяцев активной эксплуатации. А если вы еще сомневаетесь, какой тип быстросъема выбрать — вспомните мой пример с мини-погрузчиком, который простаивал по полчаса на смене оборудования. С гидравлическим квик-каплером эти потери сократились до нескольких секунд!
Если у вас остались вопросы по выбору, установке или эксплуатации быстросъемов — пишите в комментариях. Я с удовольствием помогу разобраться и поделюсь своим опытом. А может, у вас уже есть история про квик-каплеры? Поделитесь — будет интересно почитать!
