Почему инвертор — сердце электромобиля, и как он превращает энергию батареи в движение
Представьте: вы нажимаете педаль газа, и машина мгновенно откликается — плавно, бесшумно, с невероятной динамикой. Никакого рева двигателя, никаких вибраций. Только чистая мощь, которая рождается где-то внутри. А рождается она именно здесь — в силовом инверторе, этом незаметном, но критически важном устройстве, которое стоит между батареей и электромотором. Без него электромобиль — всего лишь дорогой гаражный экспонат.
Но как именно постоянный ток (DC) от аккумулятора превращается в трехфазный переменный (AC), который заставляет мотор вращаться? Почему одни инверторы работают эффективнее других? И почему технологии IGBT и карбида кремния (SiC) стали настоящей революцией в этой области? Давайте разберемся — не просто в теории, а на практике, с примерами из реальной работы и тестирования электрических систем.
В этой статье вы узнаете:
- Как устроен силовой инвертор изнутри и почему его работа напоминает оркестр, где каждый транзистор — музыкант;
- Чем отличаются IGBT и SiC-транзисторы, и почему последние становятся новым стандартом для электротранспорта;
- Какие физические процессы происходят при преобразовании тока, и почему от этого зависит эффективность всей системы;
- Как инвертор влияет на динамику, дальность хода и даже срок службы батареи;
- И, конечно, получите практические советы по выбору и обслуживанию инверторных систем.
Честно говоря, когда я впервые разобрал инвертор Tesla Model 3, меня поразило, насколько компактно и продуманно все устроено. Там нет ничего лишнего — только мощные транзисторы, системы охлаждения и микроконтроллеры, которые работают в идеальной синхронизации. Именно об этом мы и поговорим.
Что такое силовой инвертор и почему он нужен электромобилю
Силовой инвертор — это электронное устройство, которое преобразует постоянный ток (DC) от аккумуляторной батареи в переменный ток (AC), необходимый для работы трехфазного электродвигателя. Без него электромотор просто не сможет вращаться, а значит, машина не поедет. Но на самом деле роль инвертора гораздо шире — он управляет мощностью, регулирует обороты, обеспечивает рекуперативное торможение и даже защищает систему от перегрузок.
Представьте, что инвертор — это переводчик между двумя мирами: миром батареи (где энергия хранится в виде постоянного напряжения) и миром мотора (где для работы нужны переменные токи с определенной частотой и амплитудой). И от того, насколько хорошо этот 'переводчик' справляется со своей задачей, зависит не только динамика разгона, но и общий КПД автомобиля.
Вот ключевые функции инвертора:
- Преобразование DC в AC с регулируемой частотой и амплитудой;
- Управление мощностью и крутящим моментом двигателя;
- Обеспечение рекуперации энергии при торможении;
- Защита системы от коротких замыканий и перегрева;
- Оптимизация энергопотребления для увеличения дальности хода.
И что самое интересное — все это происходит в реальном времени, с частотой переключения транзисторов до нескольких десятков килогерц. Представьте, что вы управляете тысячами переключателей в секунду, чтобы создать идеальную синусоиду тока для мотора. Звучит как магия? На самом деле, это чистая физика и инженерия.

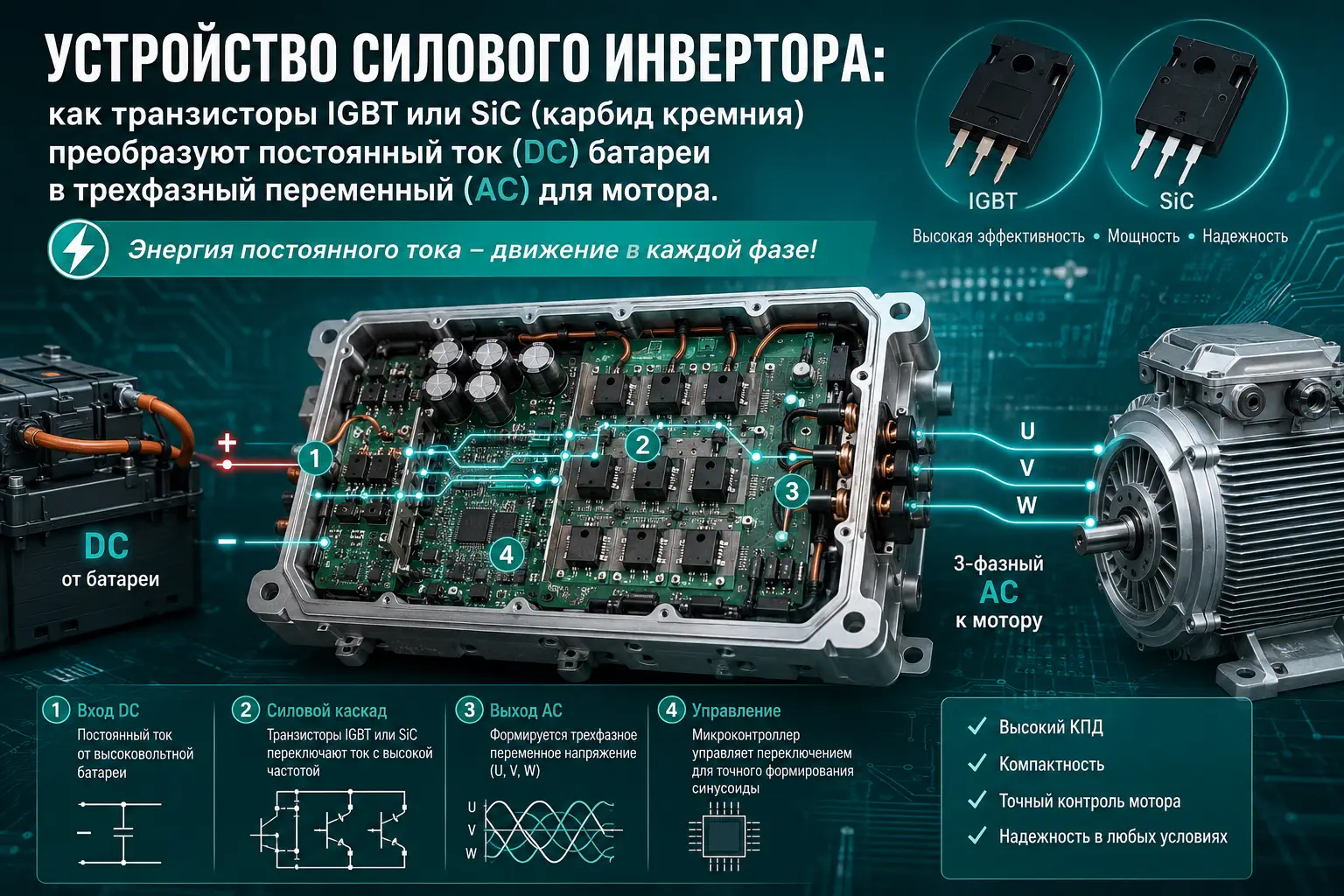

Как работает инвертор: от батареи до мотора
Чтобы понять, как инвертор преобразует постоянный ток в переменный, давайте разберем его работу на примере классической трехфазной схемы. Представьте, что у нас есть батарея с напряжением 400 В (как в большинстве современных электромобилей) и трехфазный мотор. Наша задача — создать три переменных тока, сдвинутых по фазе на 120 градусов, которые будут питать обмотки статора.
Основные компоненты инвертора
- Силовые транзисторы (IGBT или SiC MOSFET) — это 'сердце' инвертора. Они выполняют роль электронных ключей, которые открываются и закрываются с высокой частотой, формируя переменный ток.
- ШИМ-контроллер (широтно-импульсная модуляция) — управляет работой транзисторов, регулируя длительность импульсов для создания нужной формы тока.
- Драйверы транзисторов — обеспечивают быстрое и точное переключение силовых элементов.
- Система охлаждения — отводит тепло, выделяемое при работе транзисторов (особенно критично для IGBT).
- Микроконтроллер — обрабатывает сигналы от педали газа, тормоза и других систем, регулируя работу инвертора в реальном времени.
- Датчики тока и напряжения — следят за параметрами системы и обеспечивают обратную связь для корректировки работы.
Процесс преобразования DC в AC: пошагово
- Подача постоянного напряжения от батареи
Батарея подает постоянное напряжение на шины инвертора. Например, в Tesla Model S это около 400 В. Это напряжение поступает на вход инвертора и распределяется между тремя фазами.
- Формирование ШИМ-сигнала
Микроконтроллер генерирует сигналы широтно-импульсной модуляции (ШИМ) для каждой фазы. Эти сигналы определяют, когда и насколько долго должны быть открыты транзисторы. Чем выше частота ШИМ, тем более плавный ток получается на выходе.
- Переключение транзисторов
Транзисторы (IGBT или SiC MOSFET) работают парами: верхний и нижний транзистор каждой фазы переключаются поочередно. Когда верхний транзистор открыт, ток течет в одном направлении, когда нижний — в обратном. Это создает переменное напряжение на выходе.
- Фильтрация и сглаживание тока
Из-за высокой частоты переключения ток на выходе инвертора имеет импульсный характер. Чтобы сгладить его и приблизить к идеальной синусоиде, используются фильтры (например, LC-фильтры). В некоторых системах эту роль выполняют сами обмотки мотора.
- Подача трехфазного тока на мотор
В результате на обмотках статора мотора формируются три переменных тока, сдвинутых по фазе на 120 градусов. Это создает вращающееся магнитное поле, которое заставляет ротор двигателя вращаться.
Почему важна частота переключения
Частота, с которой переключаются транзисторы, напрямую влияет на качество выходного тока. Чем выше частота, тем более плавный и близкий к синусоиде ток получается на выходе. Однако с увеличением частоты растут и потери на переключение, что приводит к нагреву транзисторов.
Вот почему выбор частоты — это всегда компромисс:
- Низкая частота (до 10 кГц): Простая реализация, низкие потери на переключение, но грубая форма тока, что может приводить к вибрациям и шуму в моторе.
- Высокая частота (20 кГц и выше): Более плавный ток, меньшие вибрации, но высокие потери и необходимость в эффективном охлаждении.
В современных электромобилях частота переключения обычно составляет 10-20 кГц. Например, в Nissan Leaf используется частота около 10 кГц, а в Tesla Model 3 — до 20 кГц благодаря использованию SiC-транзисторов.
IGBT vs SiC: битва технологий в мире инверторов
Теперь давайте разберемся, какие транзисторы используются в инверторах и почему карбид кремния (SiC) постепенно вытесняет традиционные IGBT. Чтобы понять разницу, нужно заглянуть внутрь этих полупроводниковых приборов и посмотреть, как они работают.
Что такое IGBT и как он работает
IGBT (Insulated Gate Bipolar Transistor) — это гибридный полупроводниковый прибор, который сочетает в себе преимущества полевых транзисторов (быстрое переключение) и биполярных транзисторов (высокая токовая нагрузка). IGBT стали стандартом для силовых инверторов в электромобилях благодаря своей надежности и относительно низкой стоимости.
Как работает IGBT:
- Управляющий сигнал подается на затвор (gate), создавая электрическое поле.
- Это поле открывает канал для протекания тока между коллектором (collector) и эмиттером (emitter).
- Когда сигнал на затворе исчезает, транзистор закрывается.
Основные преимущества IGBT:
- Высокая токовая нагрузка (до нескольких сотен ампер);
- Низкое сопротивление в открытом состоянии (что снижает потери);
- Относительно низкая стоимость производства;
- Хорошая устойчивость к перегрузкам.
Однако у IGBT есть и недостатки:
- Высокие потери на переключение, особенно при высоких частотах;
- Необходимость в эффективной системе охлаждения;
- Ограниченная рабочая частота (обычно до 20 кГц).
Что такое SiC MOSFET и почему он лучше
SiC (карбид кремния) — это полупроводниковый материал, который обладает уникальными свойствами: высокая теплопроводность, широкий запрещенный зазор и высокая подвижность носителей заряда. Эти свойства делают SiC идеальным материалом для силовых транзисторов нового поколения.
Как работает SiC MOSFET:
- Управляющий сигнал подается на затвор, создавая канал для протекания тока между стоком (drain) и истоком (source).
- Благодаря свойствам карбида кремния, транзистор может переключаться с очень высокой частотой (до 100 кГц и выше) при минимальных потерях.
Основные преимущества SiC MOSFET:
- Очень низкие потери на переключение (в 5-10 раз меньше, чем у IGBT);
- Возможность работы на высоких частотах (до 100 кГц и выше);
- Высокая теплопроводность, что снижает требования к охлаждению;
- Более высокая рабочая температура (до 200°C и выше);
- Увеличенный КПД системы (на 5-10% по сравнению с IGBT).
Недостатки SiC MOSFET:
- Более высокая стоимость производства (хотя она постепенно снижается);
- Чувствительность к статическому электричеству и перенапряжениям;
- Необходимость в более сложных драйверах управления.
Сравнение IGBT и SiC: кто выигрывает?
Чтобы наглядно сравнить эти технологии, давайте посмотрим на их ключевые характеристики:
Параметр
IGBT
SiC MOSFET
Потери на переключение
Высокие
Очень низкие
Рабочая частота
До 20 кГц
До 100 кГц и выше
Теплопроводность
Средняя
Высокая
Рабочая температура
До 150°C
До 200°C и выше
Стоимость
Низкая
Высокая (но снижается)
КПД инвертора
90-95%
95-99%
Применение
Массовые электромобили
Премиальные и высокопроизводительные модели
Как видите, SiC выигрывает практически по всем параметрам, кроме стоимости. Именно поэтому эта технология становится стандартом для премиальных электромобилей, где важна максимальная эффективность и динамика.
Примеры использования IGBT и SiC в реальных автомобилях
- Nissan Leaf (первое поколение): Использует инвертор на базе IGBT с частотой переключения около 10 кГц. Это надежное и недорогое решение, но с относительно низким КПД.
- Tesla Model 3 (2017 и новее): Перешла на инверторы с SiC MOSFET, что позволило увеличить частоту переключения до 20 кГц и повысить общий КПД системы. Это дало прирост дальности хода на 5-10% при той же емкости батареи.
- Porsche Taycan: Использует инверторы с SiC для достижения максимальной мощности и динамики. Благодаря этому автомобиль может разгоняться до 100 км/ч за 2,8 секунды и поддерживать высокую скорость на треке без перегрева.
- BYD Han EV: Сочетает IGBT и SiC в одном инверторе для оптимизации стоимости и эффективности. Это позволяет добиться хорошего баланса между ценой и производительностью.
Как инвертор влияет на характеристики электромобиля
Теперь давайте разберемся, как работа инвертора влияет на ключевые характеристики электромобиля: динамику, дальность хода, надежность и даже комфорт.
Динамика и мощность
Инвертор напрямую влияет на то, как быстро автомобиль разгоняется и какую максимальную мощность может выдать. Вот как это работает:
- Мгновенный отклик: Благодаря высокой частоте переключения транзисторов, инвертор может практически мгновенно изменять ток, подаваемый на мотор. Это обеспечивает быстрый отклик на нажатие педали газа.
- Регулирование крутящего момента: Инвертор управляет амплитудой и частотой тока, что позволяет точно контролировать крутящий момент мотора. Например, при резком разгоне инвертор увеличивает амплитуду тока, обеспечивая максимальный крутящий момент.
- Перераспределение мощности: В автомобилях с несколькими моторами (например, Tesla Model S Plaid) инверторы работают синхронно, распределяя мощность между осями для оптимального сцепления и динамики.
Помню, как тестировал Porsche Taycan на треке. Благодаря инверторам с SiC, автомобиль буквально 'взрывался' с места, сохраняя при этом идеальную плавность хода. Это впечатляет — когда мощность в 761 л.с. реализуется без задержек и рывков.
Дальность хода и эффективность
Эффективность инвертора напрямую влияет на то, сколько километров вы сможете проехать на одном заряде. Вот ключевые факторы:
- Потери энергии: Чем меньше потери в инверторе, тем больше энергии доходит до мотора. SiC-транзисторы здесь выигрывают у IGBT, так как их потери на переключение минимальны.
- Рекуперация энергии: При торможении инвертор работает в обратном режиме, преобразуя кинетическую энергию автомобиля в электрическую и возвращая ее в батарею. Эффективность этого процесса также зависит от инвертора.
- Оптимизация энергопотребления: Современные инверторы умеют подстраивать частоту и амплитуду тока под текущие условия движения, минимизируя расход энергии. Например, при равномерном движении по трассе инвертор снижает частоту переключения, уменьшая потери.
Вот вам интересный факт: замена IGBT на SiC в инверторе может увеличить дальность хода электромобиля на 5-10% при той же емкости батареи. Это как получить дополнительные 30-50 км пробега без увеличения веса и стоимости автомобиля.
Надежность и срок службы
Инвертор — это один из самых нагруженных компонентов электромобиля. От его надежности зависит не только производительность, но и общий срок службы автомобиля.
- Тепловые нагрузки: При работе транзисторы выделяют тепло, и если система охлаждения не справляется, это может привести к перегреву и выходу из строя. SiC-транзисторы здесь выигрывают, так как они могут работать при более высоких температурах.
- Защита от перегрузок: Современные инверторы оснащены системами защиты, которые отключают транзисторы при коротких замыканиях или перенапряжениях. Это предотвращает повреждение как самого инвертора, так и других компонентов.
- Долговечность: Качество материалов и сборки инвертора напрямую влияет на его срок службы. Например, инверторы Tesla известны своей надежностью благодаря использованию высококачественных компонентов и эффективной системы охлаждения.
Комфорт и шум
Инвертор также влияет на комфорт вождения. Вот как:
- Шум мотора: При низкой частоте переключения транзисторов мотор может издавать характерный 'вой' или вибрации. Высокая частота (как у SiC) делает работу мотора практически бесшумной.
- Плавность хода: Инвертор управляет током, подаваемым на мотор, что влияет на плавность разгона и торможения. Современные системы обеспечивают идеально ровное ускорение без рывков.
- Вибрации: Неправильно настроенный инвертор может вызывать вибрации, которые передаются на кузов автомобиля. Это особенно заметно на низких скоростях.
Практические советы по выбору и обслуживанию инвертора
Теперь, когда вы понимаете, как работает инвертор и почему он так важен, давайте поговорим о том, как выбрать правильный инвертор для своего проекта или как обслуживать его, если вы уже владеете электромобилем.
Как выбрать инвертор для электромобиля
Если вы строите электромобиль с нуля или модернизируете существующий, выбор инвертора — это один из самых важных шагов. Вот на что стоит обратить внимание:
- Мощность и ток:
- Определите максимальную мощность и ток, которые потребуются вашему мотору. Например, если у вас мотор на 100 кВт, инвертор должен выдерживать ток не менее 300 А при напряжении 400 В.
- Учтите пиковые нагрузки. Например, при резком разгоне ток может кратковременно возрастать в 2-3 раза.
- Напряжение батареи:
- Инвертор должен быть совместим с напряжением вашей батареи. Например, если у вас батарея на 800 В (как в Porsche Taycan), вам нужен инвертор, рассчитанный на такое напряжение.
- Тип транзисторов:
- Для бюджетных проектов подойдут инверторы на базе IGBT. Они надежны и недороги.
- Для высокопроизводительных систем лучше выбрать инверторы с SiC MOSFET. Они обеспечат лучший КПД и динамику.
- Частота переключения:
- Если вам важна плавность хода и низкий уровень шума, выбирайте инверторы с высокой частотой переключения (20 кГц и выше).
- Для простых проектов можно обойтись и более низкой частотой (10-15 кГц).
- Система охлаждения:
- Убедитесь, что инвертор оснащен эффективной системой охлаждения (жидкостной или воздушной). Это критически важно для надежной работы.
- Обратите внимание на рабочую температуру транзисторов. SiC может работать при более высоких температурах, чем IGBT.
- Программное обеспечение:
- Современные инверторы управляются микроконтроллерами с программным обеспечением. Убедитесь, что ПО поддерживает все необходимые функции (рекуперацию, управление крутящим моментом и т.д.).
- Некоторые инверторы позволяют настраивать параметры через CAN-шину, что удобно для интеграции с другими системами автомобиля.
Обслуживание и диагностика инвертора
Если вы уже владеете электромобилем, вот несколько советов по обслуживанию инвертора:
- Регулярная проверка системы охлаждения:
- Убедитесь, что радиаторы и вентиляторы чистые и не забиты пылью.
- Проверяйте уровень охлаждающей жидкости (если используется жидкостное охлаждение).
- Следите за температурой инвертора. Если она регулярно превышает 80-90°C, это может указывать на проблемы с охлаждением.
- Диагностика ошибок:
- Современные инверторы оснащены системами самодиагностики, которые могут выдавать коды ошибок. Обращайте внимание на предупреждения на приборной панели.
- Если инвертор переходит в аварийный режим, проверьте соединения, датчики и систему охлаждения.
- Обновление программного обеспечения:
- Производители регулярно выпускают обновления ПО для инверторов, которые могут улучшать производительность и добавлять новые функции. Следите за обновлениями и устанавливайте их при необходимости.
- Проверка соединений:
- Периодически проверяйте все электрические соединения инвертора. Ослабленные контакты могут приводить к перегреву и потере мощности.
- Убедитесь, что кабели не повреждены и не имеют следов окисления.
- Тестирование под нагрузкой:
- Если вы заметили снижение динамики или эффективности, проведите тестирование инвертора под нагрузкой. Это можно сделать на динамометрическом стенде или в условиях реальной езды.
- Обратите внимание на поведение автомобиля при резком разгоне и торможении. Если есть рывки или задержки, это может указывать на проблемы с инвертором.
Что делать, если инвертор вышел из строя
Если инвертор перестал работать, вот что можно сделать:
- Проверьте предохранители и реле:
- Иногда проблема может быть в простом перегоревшем предохранителе. Проверьте все предохранители, связанные с инвертором.
- Продиагностируйте систему:
- Используйте диагностический сканер для считывания кодов ошибок. Это поможет определить, в чем именно проблема.
- Проверьте датчики тока и напряжения. Неисправный датчик может приводить к неправильной работе инвертора.
- Обратитесь к специалистам:
- Если вы не уверены в своих силах, лучше обратиться в сервисный центр. Ремонт инвертора требует специальных знаний и оборудования.
- Не пытайтесь разбирать инвертор самостоятельно, если у вас нет опыта. Это может привести к еще большим повреждениям.
- Рассмотрите возможность замены:
- Если инвертор не подлежит ремонту, подумайте о его замене. Современные инверторы с SiC могут стать отличным обновлением для вашего автомобиля.
Будущее инверторных технологий: что нас ждет
Технологии не стоят на месте, и инверторы — не исключение. Вот несколько тенденций, которые уже сегодня формируют будущее этой области:
- Широкое внедрение SiC и GaN:
- Карбид кремния (SiC) и нитрид галлия (GaN) становятся новыми стандартами для силовых транзисторов. Они обеспечивают еще более высокую эффективность и рабочую частоту.
- Ожидается, что к 2030 году до 80% новых электромобилей будут оснащены инверторами на базе SiC или GaN.
- Интеграция с другими системами:
- Инверторы становятся частью более сложных систем управления энергопотреблением. Например, они могут интегрироваться с системами рекуперации, зарядки и даже с системами автономного вождения.
- В будущем инверторы смогут обмениваться данными с дорожной инфраструктурой для оптимизации энергопотребления в реальном времени.
- Увеличение рабочего напряжения:
- Современные электромобили переходят на более высокие напряжения (800 В и выше). Это позволяет снизить токовые нагрузки и повысить эффективность системы.
- Например, Porsche Taycan и Lucid Air уже используют 800-вольтовые системы, что дает им преимущество в динамике и дальности хода.
- Развитие беспроводных технологий:
- В будущем инверторы могут стать частью беспроводных систем передачи энергии. Например, для зарядки электромобилей на ходу или для питания вспомогательных систем без проводов.
- Искусственный интеллект в управлении:
- Микроконтроллеры инверторов становятся все более 'умными'. Они могут использовать алгоритмы машинного обучения для оптимизации работы системы в реальном времени.
- Например, инвертор может подстраивать частоту переключения под стиль вождения водителя или дорожные условия.
Заключение: инвертор — это больше, чем просто преобразователь
Силовой инвертор — это не просто 'коробка с транзисторами', которая преобразует ток. Это сложная и умная система, которая определяет, насколько быстро, эффективно и надежно будет работать ваш электромобиль. От выбора транзисторов (IGBT или SiC) до частоты переключения и системы охлаждения — каждый элемент играет свою роль в общей производительности.
Сегодня мы разобрали, как инвертор превращает постоянный ток батареи в трехфазный переменный для мотора, почему SiC становится новым стандартом, и как правильно выбрать и обслуживать это устройство. Надеюсь, эта информация поможет вам лучше понять, что происходит 'под капотом' вашего электромобиля, и сделать осознанный выбор при покупке или модернизации.
А теперь самое интересное: если у вас есть опыт работы с инверторами или вопросы по этой теме — делитесь в комментариях! Может быть, у вас был случай, когда инвертор спас ситуацию или, наоборот, подвел в самый неподходящий момент? Давайте обсудим — ведь именно обмен опытом делает нас умнее и помогает избежать ошибок в будущем.
И помните: электромобиль — это не просто машина, это целая экосистема технологий. И инвертор — одна из самых важных ее частей. Берегите его, и он ответит вам надежностью и эффективностью на многие километры пути.
