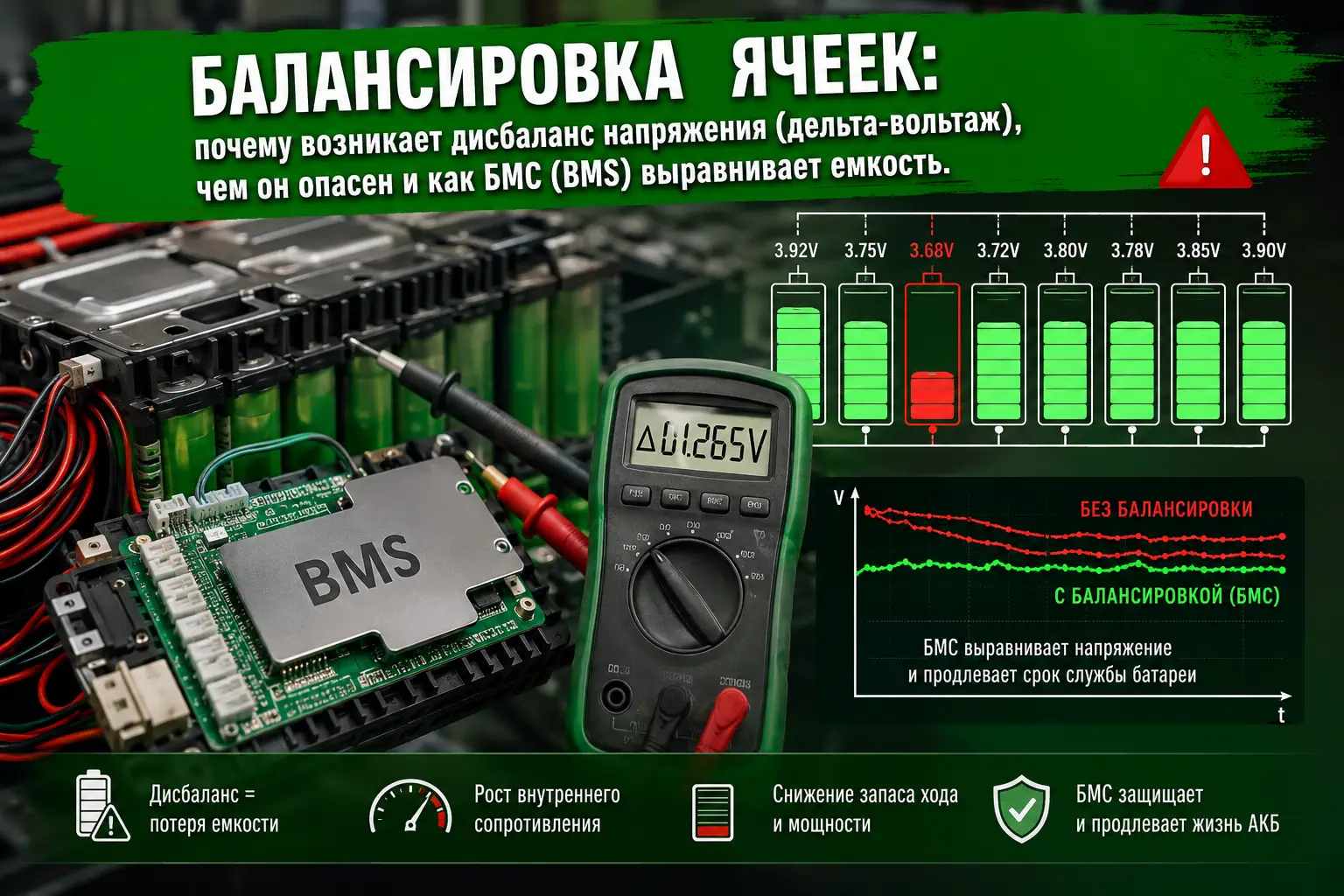

Почему батарея электромобиля теряет мощность быстрее, чем ожидалось? Тайна дисбаланса ячеек
Представьте: вы только что зарядили свой электромобиль до 100%, уверенно отправляетесь в дальнюю поездку, но уже через пару часов бортовой компьютер предупреждает о снижении запаса хода на 20-30% больше, чем обычно. Знакомо? Или, может быть, вы владелец солнечной электростанции, и ваши аккумуляторы стали разряжаться неравномерно, хотя раньше работали как часы. В обоих случаях виновником может быть дисбаланс напряжения в ячейках батареи — тихий, но коварный враг, который сокращает срок службы аккумулятора и снижает его эффективность.Честно говоря, когда я впервые столкнулся с этой проблемой на практике, то был в замешательстве. Клиент пригнал электромобиль с жалобой на "умирающую батарею", хотя по документам ей было всего три года. После диагностики выяснилось, что разница напряжений между ячейками достигала 0,3 В — казалось бы, мелочь, но именно она превращала мощный аккумулятор в "хромую лошадку". И вот тут-то я понял: мало кто из владельцев электротранспорта или систем накопления энергии задумывается о том, как работает балансировка ячеек, пока не столкнется с проблемами.В этой статье мы разберемся:
- Почему возникает дисбаланс напряжения (дельта-вольтаж) и какие факторы его провоцируют;
- Чем опасен дисбаланс для батареи и вашего кошелька;
- Как система управления батареей (BMS) борется с этой проблемой и какие методы балансировки существуют;
- Практические советы по диагностике и профилактике дисбаланса.
Что такое дисбаланс напряжения в ячейках батареи и почему он возникает?
Давайте начнем с азов. Современная тяговая батарея (будь то литий-ионная, литий-железо-фосфатная или другая) состоит из множества отдельных ячеек, соединенных последовательно и параллельно. Каждая ячейка — это миниатюрный аккумулятор со своим напряжением, емкостью и внутренним сопротивлением. В идеальном мире все ячейки идентичны: они заряжаются и разряжаются синхронно, как солдаты на параде. Но в реальности... ну, вы уже догадались.Дисбаланс напряжения (или дельта-вольтаж) — это разница в напряжении между отдельными ячейками в батарейном блоке. Даже небольшое отклонение в 0,1-0,2 В может со временем привести к серьезным последствиям. Но почему вообще возникает эта разница? Причин несколько, и они часто работают в комплексе.
Основные причины дисбаланса ячеек
- Различия в производстве (фабричный разброс)
Даже на современных заводах с автоматизированными линиями невозможно создать абсолютно идентичные ячейки. Допустим, одна ячейка имеет емкость 2,9 А·ч, а другая — 3,1 А·ч. При зарядке до одинакового напряжения первая будет заряжаться быстрее и раньше достигнет верхнего предела, в то время как вторая еще "не наелась". В итоге одна ячейка перезаряжается, а другая недозаряжается — и вот вам дисбаланс.
Помню, как-то раз ко мне привезли партию новых литий-ионных ячеек для сборки батареи. На бумаге все выглядело идеально: одинаковые характеристики, один производитель, одна партия. Но после первых циклов зарядки-разрядки разница в напряжении между ячейками достигала 0,15 В. Пришлось проводить дополнительную сортировку и балансировку еще на этапе сборки.
- Температурные градиенты внутри батарейного блока
Температура — один из главных врагов батарей. Ячейки, расположенные ближе к центру блока, нагреваются сильнее, чем те, что находятся по краям. А разная температура = разная скорость химических реакций = разное внутреннее сопротивление = разное напряжение. В электромобилях эта проблема стоит особенно остро: во время быстрой зарядки или интенсивного разгона центральные ячейки могут нагреваться до 50-60°C, в то время как периферийные остаются на уровне 30-40°C.
Однажды мне довелось диагностировать батарею электробуса, которая теряла емкость на 15% быстрее расчетных значений. Причина? Неэффективная система охлаждения, из-за которой разница температур между ячейками достигала 20°C. После модернизации системы охлаждения и перебалансировки ячеек проблема исчезла.
- Старение и деградация ячеек
Со временем все ячейки деградируют, но неравномерно. Одни теряют емкость быстрее из-за микроскопических дефектов, другие — из-за неравномерного распределения нагрузки. В результате разница в напряжении между ячейками растет, как снежный ком. Особенно это заметно в батареях, которые часто подвергаются глубоким разрядам или перезарядам.
Вот вам наглядный пример: батарея Tesla Model S после 150 000 км пробега. При диагностике выяснилось, что одна из ячеек потеряла 30% емкости, в то время как остальные — всего 10-15%. Разница в напряжении достигала 0,4 В, что приводило к преждевременному срабатыванию защиты BMS и ограничению мощности.
- Неправильная эксплуатация и зарядка
Зарядка при низких температурах, использование неоригинальных зарядных устройств, частые быстрые зарядки — все это ускоряет деградацию ячеек и усиливает дисбаланс. Например, если вы регулярно заряжаете электромобиль до 100% и оставляете его на зарядке на ночь, некоторые ячейки будут постоянно находиться в состоянии перезаряда, что приведет к их ускоренному износу.
Я всегда говорю клиентам: "Заряжайте батарею до 80-90% для повседневного использования, и только перед дальней поездкой доводите до 100%. Это продлит жизнь вашему аккумулятору на годы".
- Внутренние короткие замыкания и микроразряды
Даже микроскопические дефекты в сепараторе ячейки могут привести к внутренним коротким замыканиям, которые вызывают неравномерный разряд. В результате одна ячейка разряжается быстрее других, и при следующей зарядке она не сможет принять полный заряд, усиливая дисбаланс.
Для оценки дисбаланса используют несколько ключевых показателей:
- Дельта-вольтаж (ΔV) — разница напряжений между самой заряженной и самой разряженной ячейкой. В идеале ΔV не должна превышать 0,01-0,03 В для новых батарей и 0,05-0,1 В для батарей с пробегом.
- Среднеквадратичное отклонение напряжения (RMS) — статистический показатель, который учитывает разброс напряжений всех ячеек. Чем выше RMS, тем сильнее дисбаланс.
- Коэффициент вариации (CV) — отношение стандартного отклонения к среднему напряжению ячеек. Используется для оценки равномерности заряда.
Чем опасен дисбаланс напряжения для батареи?
Теперь, когда мы разобрались с причинами дисбаланса, давайте поговорим о последствиях. Ведь если бы эта проблема была безобидной, никто бы не тратил время и деньги на системы балансировки. А последствия могут быть весьма серьезными — от снижения производительности до полного выхода батареи из строя.
Снижение емкости и запаса хода
Представьте, что ваша батарея — это цепь, и каждая ячейка — одно звено. Цепь прочна ровно настолько, насколько прочно самое слабое звено. Если одна ячейка разряжена сильнее других, BMS (система управления батареей) ограничит заряд всей батареи, чтобы не допустить перезаряда этой ячейки. В результате вы не сможете зарядить батарею до полной емкости, и запас хода сократится.Пример из практики: Владелец Nissan Leaf жаловался, что его машина стала проезжать на 30% меньше, чем раньше. Диагностика показала, что одна из ячеек разряжалась до 2,5 В (при норме 3,0 В), в то время как остальные были на уровне 3,8 В. BMS ограничивала заряд, чтобы не допустить дальнейшего разряда слабой ячейки. После балансировки и замены проблемной ячейки запас хода вернулся к норме.
Ускоренная деградация батареи
Дисбаланс напряжения приводит к тому, что одни ячейки постоянно перезаряжаются, а другие недозаряжаются. Перезаряд вызывает окисление электродов, рост дендритов и ускоренное старение, а недозаряд — сульфатацию и потерю емкости. В результате батарея теряет емкость быстрее, чем положено.Кейс: В одной из солнечных электростанций батарея на основе LiFePO4 потеряла 40% емкости за два года вместо заявленных десяти. Причина? Отсутствие системы балансировки и регулярные глубокие разряды. После установки активной BMS и проведения нескольких циклов балансировки удалось восстановить около 20% потерянной емкости.
Риск перегрева и возгорания
Перезаряженные ячейки склонны к перегреву, особенно если система охлаждения не справляется. А перегрев, как известно, может привести к тепловому разгону и возгоранию. Вспомните громкие случаи с самовозгоранием электромобилей — часто причиной становился именно дисбаланс ячеек, который остался незамеченным.
Экономические потери
Замена батарейного блока — удовольствие не из дешевых. Для электромобиля это может стоить от 5 000 до 20 000 долларов, в зависимости от модели. А для стационарных накопителей энергии — еще дороже. Дисбаланс напряжения ускоряет деградацию батареи, и вместо того, чтобы прослужить 10-15 лет, она выходит из строя через 5-7 лет. Согласитесь, обидно терять такие деньги из-за того, что вовремя не провели балансировку.
Как BMS борется с дисбалансом: методы балансировки ячеек
Теперь переходим к самому интересному — как система управления батареей (BMS) выравнивает емкость ячеек и предотвращает дисбаланс. Существует несколько методов балансировки, каждый из которых имеет свои плюсы и минусы. Давайте разберем их подробно.
Пассивная балансировка (Resistive Balancing)
Принцип работы: BMS подключает резисторы к ячейкам с более высоким напряжением, чтобы "сжечь" избыточную энергию в виде тепла. Этот метод прост и дешев, но неэффективен для батарей с высокой емкостью.Плюсы:
- Низкая стоимость реализации;
- Простота конструкции;
- Подходит для маломощных батарей.
- Потеря энергии (до 5-10% от емкости батареи);
- Нагрев батарейного блока;
- Неэффективен для батарей с высокой емкостью или при сильном дисбалансе.
Активная балансировка (Capacitive или Inductive Balancing)
Принцип работы: Вместо того чтобы "сжигать" избыточную энергию, BMS перераспределяет ее между ячейками с помощью конденсаторов или индуктивных элементов. Это более сложный и дорогой метод, но он позволяет сохранить энергию и эффективнее бороться с дисбалансом.Плюсы:
- Минимальные потери энергии;
- Эффективен для батарей с высокой емкостью;
- Может работать как при зарядке, так и при разрядке.
- Высокая стоимость;
- Сложность реализации;
- Требует более мощной электроники.
Гибридная балансировка
Принцип работы: Сочетает в себе элементы пассивной и активной балансировки. Например, при небольшом дисбалансе используется пассивный метод, а при сильном — активный. Это позволяет найти баланс между стоимостью и эффективностью.Плюсы:
- Оптимальное соотношение цены и эффективности;
- Подходит для большинства применений;
- Гибкость настройки.
- Сложнее в реализации, чем пассивная балансировка;
- Требует более сложного программного обеспечения.
Выбор метода балансировки зависит от нескольких факторов:
- Емкость батареи: Для маломощных батарей (до 1 кВт·ч) подойдет пассивная балансировка, для мощных (от 10 кВт·ч) — активная или гибридная;
- Тип батареи: Литий-ионные и литий-железо-фосфатные батареи требуют более точной балансировки, чем свинцово-кислотные;
- Условия эксплуатации: Если батарея часто подвергается быстрым зарядкам или глубоким разрядам, лучше использовать активную балансировку;
- Бюджет: Пассивная балансировка дешевле, но менее эффективна. Активная дороже, но окупается за счет продления срока службы батареи.
Теперь, когда вы знаете все о причинах и последствиях дисбаланса, а также о методах балансировки, пришло время поговорить о том, как диагностировать эту проблему и предотвратить ее появление.
Как диагностировать дисбаланс напряжения?
- Используйте диагностическое оборудование
Для диагностики дисбаланса вам понадобится специальное оборудование, например, анализатор батарей или мультиметр с высокой точностью измерения. Подключитесь к каждой ячейке и измерьте напряжение. Если разница между самой заряженной и самой разряженной ячейкой превышает 0,05 В, пора бить тревогу.
В своей практике я часто использую анализаторы батарей от Fluke или Megger. Они позволяют не только измерить напряжение, но и оценить внутреннее сопротивление ячеек, что помогает выявить скрытые проблемы.
- Проверьте данные BMS
Современные BMS ведут журнал напряжений ячеек и могут выводить эту информацию на дисплей или передавать по Bluetooth/Wi-Fi. Изучите эти данные: если вы видите, что одна или несколько ячеек постоянно выбиваются из общего ряда, это явный признак дисбаланса.
- Проведите тест емкости
Разрядите батарею до 20-30% и зарядите ее до 100%. Во время зарядки следите за напряжением ячеек. Если одна из них достигает верхнего предела раньше других, это указывает на дисбаланс.
- Оцените запас хода
Если ваш электромобиль или накопитель энергии стал проезжать/работать меньше, чем раньше, при том же уровне заряда, это может быть признаком дисбаланса. Конечно, причиной может быть и деградация батареи, но дисбаланс — одна из самых частых причин.
- Регулярно проводите балансировку
Даже если ваша батарея оснащена BMS с функцией балансировки, не стоит полагаться только на нее. Периодически (раз в 3-6 месяцев) проводите глубокую балансировку с помощью специального оборудования. Это особенно важно для батарей, которые часто подвергаются быстрым зарядкам или глубоким разрядам.
- Соблюдайте правила зарядки
- Не заряжайте батарею до 100% без необходимости. Для повседневного использования оптимальный уровень заряда — 20-80%;
- Избегайте зарядки при низких температурах (ниже 0°C);
- Используйте только оригинальные или сертифицированные зарядные устройства;
- Не оставляйте батарею на длительное хранение в разряженном состоянии.
- Следите за температурой
Убедитесь, что система охлаждения батареи работает исправно. Регулярно очищайте вентиляционные отверстия и радиаторы от пыли и грязи. Если батарея перегревается, это ускоряет деградацию ячеек и усиливает дисбаланс.
- Избегайте глубоких разрядов
Глубокий разряд (ниже 10-20% от емкости) негативно сказывается на здоровье батареи и усиливает дисбаланс. Старайтесь не допускать разряда ниже 20%, а если это произошло, как можно скорее зарядите батарею.
- Используйте качественные ячейки
Если вы собираете батарею самостоятельно, не экономьте на ячейках. Используйте только сертифицированные элементы от проверенных производителей. И не забывайте о сортировке ячеек по емкости и внутреннему сопротивлению перед сборкой.
Если вы обнаружили дисбаланс напряжения, не паникуйте. В большинстве случаев проблему можно решить без замены батареи. Вот что можно сделать:
- Проведите глубокую балансировку
Подключите батарею к зарядному устройству с функцией балансировки и дайте ей поработать в режиме выравнивания напряжений. Это может занять несколько часов, но в большинстве случаев помогает.
- Замените проблемные ячейки
Если одна или несколько ячеек сильно деградировали, их можно заменить на новые. Это дешевле, чем менять весь батарейный блок. Однако помните, что после замены ячеек необходимо провести глубокую балансировку.
- Обновите прошивку BMS
Иногда проблема кроется в программном обеспечении BMS. Проверьте, доступно ли обновление прошивки для вашей системы, и установите его.
- Обратитесь к специалистам
Если вы не уверены в своих силах или дисбаланс слишком сильный, лучше обратиться к профессионалам. В сервисных центрах есть специальное оборудование для диагностики и ремонта батарей.
Дисбаланс напряжения в ячейках батареи — это не мифическая проблема, а реальная угроза, которая подстерегает каждого владельца электромобиля, солнечной электростанции или системы накопления энергии. Но, как вы теперь знаете, с этой проблемой можно и нужно бороться. Регулярная диагностика, правильная эксплуатация и своевременная балансировка помогут продлить жизнь вашей батарее на годы и сэкономить немалые деньги.Помните историю с Nissan Leaf, который потерял 30% запаса хода из-за одной слабой ячейки? Или с солнечной электростанцией, где батарея деградировала в два раза быстрее из-за отсутствия балансировки? Эти примеры показывают, что дисбаланс — это не просто техническая мелочь, а серьезный фактор, влияющий на производительность и долговечность аккумулятора.Так что не ждите, пока ваша батарея начнет "хромать". Возьмите мультиметр, проверьте напряжение ячеек, изучите данные BMS и проведите балансировку, если это необходимо. И, конечно, соблюдайте правила эксплуатации — это лучшая профилактика любых проблем с батареей.А если у вас остались вопросы или вы хотите поделиться своим опытом борьбы с дисбалансом — пишите в комментариях! Я всегда рад помочь и обсудить интересные кейсы. Ведь в мире электротранспорта и возобновляемой энергетики нет неважных деталей — каждая мелочь может стать ключом к долгой и бесперебойной работе вашей системы.
