Почему термоменеджмент АКБ — это не роскошь, а необходимость
Представьте: вы за рулём электромобиля, за окном −20°C, а запас хода упал на треть. Или наоборот — жара под 40, и батарея начинает перегреваться, ограничивая мощность. Знакомо? Это не просто неудобства — это прямая угроза ресурсу тяговой батареи. Ведь литий-ионные аккумуляторы, как капризные спортсмены, требуют идеальных условий: температура от 15 до 35°C. Выход за эти рамки — и деградация ускоряется в разы.
Но как поддерживать такой микроклимат в батарее, которая может весить сотни килограмм и выдавать сотни киловатт мощности? Ответ — система жидкостного термоменеджмента АКБ. Это не просто 'печка' или 'кондиционер' для батареи, а сложный инженерный комплекс, который защищает ваш электромобиль от преждевременного старения и опасных ситуаций. И да, у этой системы есть свои слабые места — например, риск протечки антифриза внутрь корпуса батареи.
В этой статье мы разберём:
- Как устроен контур охлаждения и подогрева батареи антифризом;
- Почему протечки — это не просто 'капля на асфальте', а серьёзная угроза;
- Какие автомобили страдают от этой проблемы чаще всего (спойлер: не только китайские бюджетники);
- Как диагностировать неисправности и что делать, если антифриз уже попал в батарею.
Как работает система жидкостного термоменеджмента АКБ: от теории к практике
Система жидкостного охлаждения батареи — это не просто трубки с антифризом, проложенные под днищем. Это сложная гидравлическая сеть с насосами, теплообменниками, клапанами и датчиками, которая работает в связке с климатической системой автомобиля. Давайте разберём её по косточкам.

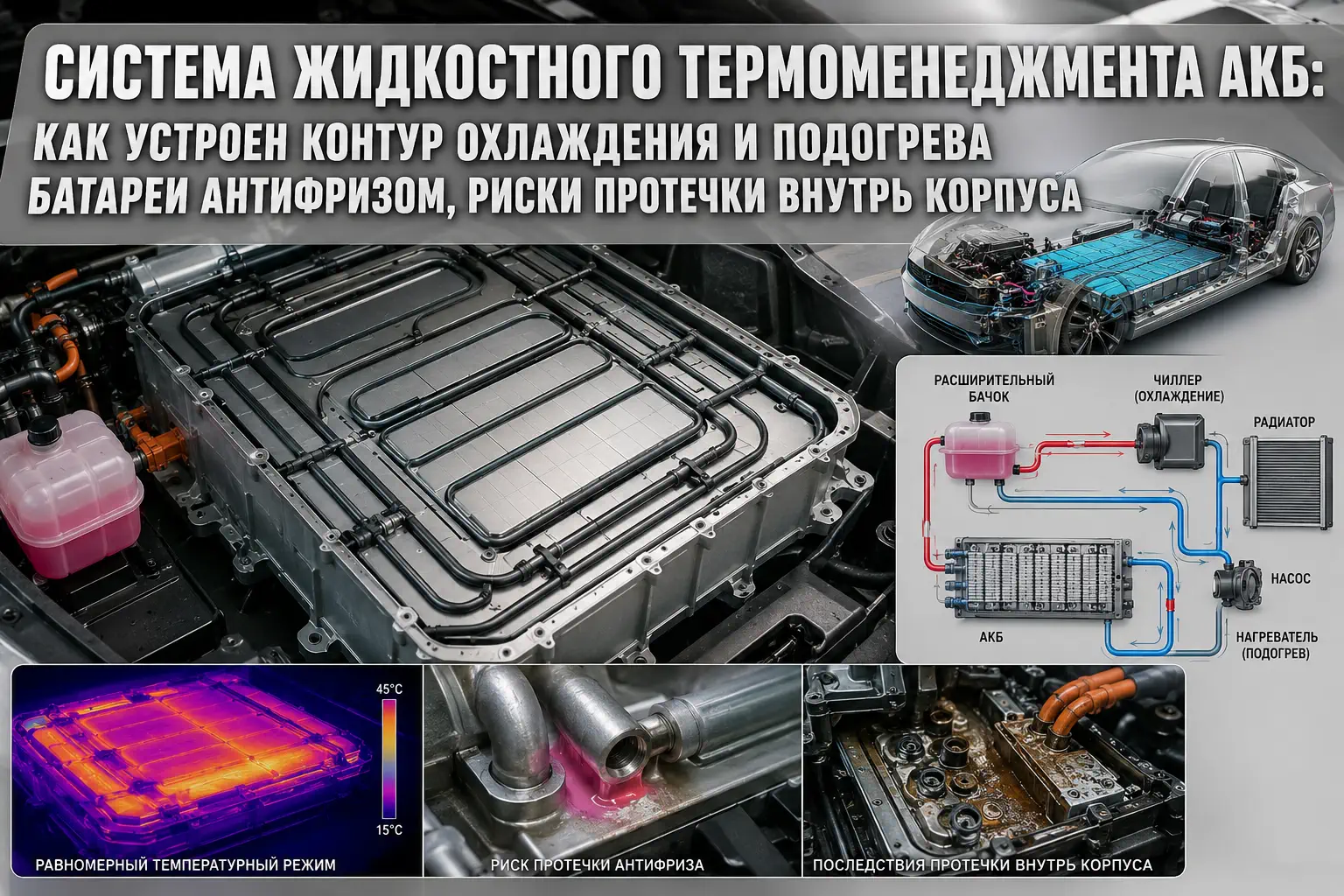

Контур охлаждения: сердце системы
Основной элемент — это контур охлаждения, который циркулирует специальный антифриз (обычно на основе этиленгликоля или пропиленгликоля) через пластины или трубки, прилегающие к модулям батареи. Вот как это работает:
- Насос (обычно электрический) гоняет антифриз по контуру.
- Теплообменник (радиатор) отдаёт избыточное тепло в атмосферу. У некоторых моделей (например, Audi e-tron) он интегрирован в основной радиатор охлаждения.
- Расширительный бачок компенсирует изменения объёма жидкости при нагреве/охлаждении.
- Клапаны и термостаты регулируют поток антифриза, направляя его либо через радиатор (при перегреве), либо мимо него (при прогреве).
Контур подогрева: зимний режим работы
Зимой система переключается в режим подогрева. Здесь возможны два варианта:
- Электрический подогрев: В контур встраивается нагревательный элемент (ТЭН), который греет антифриз. Так сделано, например, в Jaguar I-Pace.
- Тепловой насос: Более продвинутое решение, которое использует тепло от электродвигателя или инвертора для подогрева батареи. Пример — Tesla Model Y.
Управление системой: мозги термоменеджмента
За всю эту магию отвечает блок управления батареей (BMS). Он собирает данные с десятков датчиков температуры, расположенных в разных частях батареи, и регулирует работу насоса, клапанов и нагревательных элементов. Если температура выходит за пределы нормы, BMS может ограничить мощность или даже отключить батарею.
Вот пример из практики: однажды ко мне на диагностику приехал владелец Hyundai Kona Electric с жалобой на 'тупняк' при разгоне. Оказалось, что один из датчиков температуры вышел из строя, и BMS, не получая корректных данных, ограничивал мощность батареи на 50%. После замены датчика проблема исчезла.
Риски протечки антифриза: когда охлаждение превращается в проблему
Казалось бы, что может пойти не так с системой, которая просто гоняет жидкость по трубкам? Оказывается, многое. И главный кошмар любого владельца электромобиля — это протечка антифриза внутрь корпуса батареи.
Почему протечки опасны?
Антифриз — это не просто жидкость, а электролит. Попадая на высоковольтные компоненты батареи, он может вызвать:
- Короткое замыкание: Антифриз проводит ток, и его попадание на шины или модули батареи может привести к КЗ. Последствия — от срабатывания защиты до возгорания.
- Коррозию: Этиленгликоль разъедает алюминиевые и медные компоненты батареи, ускоряя её деградацию.
- Отказ BMS: Датчики и платы управления, залитые антифризом, выходят из строя, что приводит к некорректной работе системы термоменеджмента.
Где чаще всего возникают протечки?
Из своего опыта могу выделить несколько слабых мест:
- Соединения шлангов и трубок: Особенно уязвимы места стыков с пластиковыми или алюминиевыми фитингами. Со временем уплотнения теряют эластичность, и антифриз начинает сочиться.
- Теплообменник: В некоторых моделях (например, Chevrolet Bolt) теплообменник расположен внутри корпуса батареи. Если он даёт течь, антифриз сразу попадает на модули.
- Насос: Уплотнения насоса могут изнашиваться, особенно если система работает под высоким давлением.
- Корпус батареи: Микротрещины в пластиковом или алюминиевом корпусе — редкость, но если они есть, антифриз может просачиваться внутрь.
Как диагностировать протечку?
Если вы подозреваете, что антифриз попал в батарею, обратите внимание на следующие признаки:
- Запах: Антифриз имеет сладковатый запах. Если он чувствуется в салоне или под капотом, это повод насторожиться.
- Падение уровня антифриза: Если жидкость уходит, но под машиной сухо, скорее всего, она попадает внутрь батареи.
- Ошибки BMS: На приборной панели могут появляться сообщения об ошибках системы управления батареей.
- Нестабильная работа: Батарея может самопроизвольно отключаться или ограничивать мощность.
- Проверку уровня и состояния антифриза;
- Осмотр корпуса батареи на предмет подтёков;
- Считывание ошибок с BMS;
- Вскрытие батареи (в крайнем случае) для проверки наличия антифриза внутри.
Не все электромобили одинаково надёжны. Некоторые модели имеют конструктивные особенности, которые делают их более уязвимыми к протечкам. Вот мой топ-5 'лидеров' по этой проблеме:
- Chevrolet Bolt (2017-2023): Теплообменник расположен внутри корпуса батареи, и его протечка — одна из самых частых причин гарантийного ремонта.
- Nissan Leaf (2018-2023): У Leaf нет жидкостного охлаждения, но в некоторых моделях с системой подогрева батареи протекали шланги.
- Audi e-tron (2019-2023): Теплообменник также расположен внутри батареи, и его протечки — не редкость.
- Hyundai Kona Electric (2018-2023): Проблемы с уплотнениями насоса и шлангами.
- Tesla Model 3 (2017-2020): В ранних моделях были случаи протечек в местах соединения трубок с батареей.
Что делать, если антифриз попал в батарею?
Если диагностика подтвердила протечку, действовать нужно быстро. Вот пошаговый алгоритм:
- Остановите автомобиль и отключите высоковольтную систему: Это можно сделать с помощью аварийной кнопки или отсоединив отрицательную клемму 12-вольтовой батареи.
- Не пытайтесь завести автомобиль: Это может усугубить короткое замыкание.
- Вызовите эвакуатор: Батарею с антифризом внутри нельзя эксплуатировать.
- Обратитесь в специализированный сервис: Ремонт такой неисправности требует вскрытия батареи, сушки модулей и замены повреждённых компонентов.
Как продлить жизнь системе термоменеджмента?
Чтобы избежать проблем с протечками и перегревом, следуйте этим простым правилам:
- Регулярно проверяйте уровень антифриза: Делайте это хотя бы раз в месяц. Если уровень падает, ищите причину.
- Используйте качественный антифриз: Не экономьте на жидкости. Используйте только тот антифриз, который рекомендован производителем.
- Следите за состоянием шлангов и соединений: Трещины, потёртости или вздутия — повод для замены.
- Не перегружайте батарею: Частые быстрые зарядки и агрессивный стиль вождения увеличивают нагрузку на систему охлаждения.
- Прогревайте батарею перед поездкой в мороз: Это снизит нагрузку на систему подогрева и продлит её ресурс.
Системы жидкостного термоменеджмента постоянно совершенствуются. Вот несколько тенденций, которые уже сейчас меняют рынок:
- Интеграция с тепловым насосом: Тепловые насосы становятся стандартом для электромобилей. Они эффективнее электрических нагревателей и позволяют использовать тепло от электродвигателя для подогрева батареи.
- Активное охлаждение зарядных портов: В некоторых моделях (например, Porsche Taycan) зарядные порты охлаждаются отдельным контуром, чтобы ускорить зарядку.
- Использование фазопереходных материалов: Эти материалы накапливают тепло при зарядке и отдают его при разрядке, снижая нагрузку на систему охлаждения.
- Умные алгоритмы управления: BMS становятся всё 'умнее' и точнее регулируют температуру батареи в зависимости от условий эксплуатации.
Заключение: берегите батарею, и она прослужит долго
Система жидкостного термоменеджмента АКБ — это не просто 'дополнительная опция', а критически важный компонент, от которого зависит ресурс и безопасность вашего электромобиля. Протечки антифриза — это не мелочь, а серьёзная проблема, которая может привести к дорогостоящему ремонту или даже возгоранию.
Но не стоит паниковать. Современные системы надёжны, и при правильной эксплуатации они прослужат долгие годы. Главное — регулярно проверяйте уровень антифриза, следите за состоянием шлангов и соединений, и не игнорируйте ошибки на приборной панели.
Если у вас есть опыт эксплуатации электромобиля с жидкостным охлаждением батареи, поделитесь им в комментариях. А если у вас возникли вопросы по диагностике или ремонту — задавайте, я с удовольствием помогу!
