Почему ваша машина может поворачивать задними колесами — и зачем это нужно
Представьте: вы входите в крутой поворот на скорости 120 км/ч, а машина словно скользит по рельсам — без рывков, без излишнего крена. Или паркуетесь в тесном дворе, и автомобиль разворачивается почти на месте, как танк. Звучит как фантастика? Нет — это реальность систем подруливания задней оси, или 4WS (Four-Wheel Steering). Технология, которая когда-то была уделом экзотических спорткаров, сегодня проникает в массовый сегмент, меняя наше представление о управляемости.
Я впервые столкнулся с 4WS лет десять назад, тестируя Nissan GT-R на гоночном треке. Тогда меня поразило, как машина буквально 'ввинчивается' в повороты, сохраняя идеальную траекторию. Но настоящим откровением стало поведение системы на парковке — задняя ось поворачивала колеса в противоположную сторону, и GT-R разворачивался на пятачке, где обычный седан даже не поместился бы. С тех пор я не перестаю удивляться, как инженеры умудряются заставить колеса работать в унисон... или в противофазе, когда это нужно.
В этой статье мы разберем:
- Как устроены актуаторы задних колес и почему они бывают электрическими, гидравлическими или даже механическими;
- Что происходит с машиной на высокой скорости, когда задние колеса поворачивают синфазно с передними;
- Почему противофазное управление на парковке — это не просто трюк, а реальная необходимость;
- Какие автомобили уже используют 4WS и стоит ли переплачивать за эту технологию;
- И, конечно, поделюсь личными наблюдениями — где система выручает, а где может подвести.

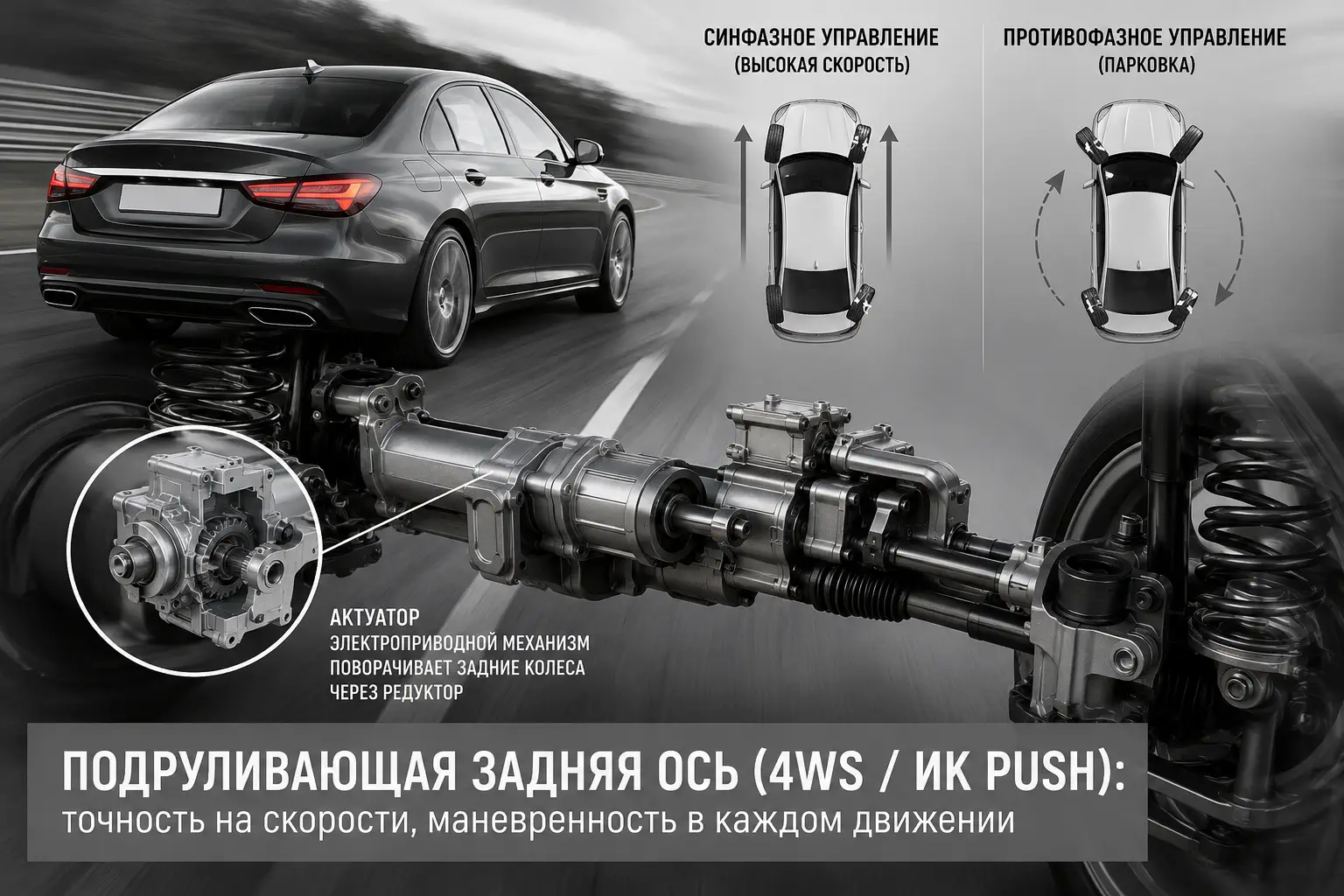

Как это работает: от механики до электроники
Система подруливания задней оси — это не просто 'поворотные задние колеса'. Это сложный комплекс датчиков, актуаторов и программного обеспечения, который анализирует десятки параметров в реальном времени. Давайте разберемся, из чего он состоит и как эволюционировал.
Типы актуаторов: гидравлика, электрика и механика
Первые системы 4WS появились еще в 80-х годах, и тогда они были чисто механическими. Например, в Honda Prelude 1987 года использовался сложный набор тяг и шестерен, который связывал переднюю и заднюю подвески. При повороте руля передняя ось передавала усилие на заднюю через карданный вал — и колеса поворачивались синфазно. Просто, но неэффективно: система была тяжелой, инерционной и не позволяла менять угол поворота задних колес в зависимости от скорости.
Следующим этапом стала гидравлика. В 90-х такие системы использовали Nissan (Skyline GT-R), Toyota (Supra) и Mitsubishi (3000GT). Принцип работы напоминал гидроусилитель руля: насос создавал давление, а гидроцилиндры поворачивали задние колеса. Преимущество? Быстродействие и возможность точной регулировки угла. Недостаток? Сложность обслуживания, утечки жидкости и высокая стоимость.
Сегодня эра электрических актуаторов. Современные системы, как в Porsche Taycan или Audi e-tron GT, используют компактные электромоторы, которые управляются блоком управления. Они легче, надежнее и позволяют менять угол поворота задних колес с точностью до долей градуса. Вот как это устроено:
- Датчики собирают данные:
- Угол поворота руля;
- Скорость автомобиля;
- Поперечное ускорение;
- Угол крена кузова;
- Температура и нагрузка на подвеску.
- Блок управления (обычно это отдельный модуль или часть системы динамической стабилизации) анализирует данные и рассчитывает оптимальный угол поворота задних колес.
- Электромоторы (актуаторы) поворачивают задние колеса на заданный угол. В некоторых системах (например, в BMW 7-й серии) используются два мотора — по одному на каждое колесо, что позволяет реализовать векторизацию крутящего момента.
- Обратная связь: система постоянно корректирует угол, исходя из поведения автомобиля.
Интересный факт: в электрических актуаторах часто используются шаговые двигатели или сервоприводы с обратной связью. Это позволяет системе не только поворачивать колеса, но и удерживать их в заданном положении, даже если на них действуют внешние силы (например, при наезде на неровность).
Сравнение типов актуаторов: таблица
Тип актуатора
Преимущества
Недостатки
Примеры автомобилей
Механический
- Простота конструкции;- Надежность;- Низкая стоимость.
- Ограниченная функциональность;- Большой вес;- Невозможность адаптации к скорости.
Honda Prelude (1987), Mazda 626 (1988)
Гидравлический
- Быстродействие;- Высокая точность;- Возможность адаптации к скорости.
- Сложность обслуживания;- Риск утечек;- Высокая стоимость.
Nissan Skyline GT-R (R32), Toyota Supra (A80)
Электрический
- Компактность;- Надежность;- Низкое энергопотребление;- Возможность интеграции с другими системами.
- Высокая стоимость электроники;- Ограниченный угол поворота (обычно до 5°).
Porsche Taycan, Audi e-tron GT, BMW 7 Series (G11)
Синфазное управление: когда скорость диктует свои правила
На высокой скорости автомобиль ведет себя иначе, чем на парковке. Здесь важна не маневренность, а стабильность и предсказуемость. Именно поэтому на скоростях выше 50-60 км/ч задние колеса поворачиваются синфазно с передними — то есть в ту же сторону.
Почему это работает: физика движения
Когда вы поворачиваете руль на высокой скорости, автомобиль начинает двигаться по дуге. При этом возникает центробежная сила, которая стремится 'вытолкнуть' машину наружу поворота. Если задние колеса повернуты в ту же сторону, что и передние, радиус поворота увеличивается, но автомобиль становится более стабильным. Вот почему:
- Снижение угла скольжения: При синфазном повороте все четыре колеса движутся по одной траектории, что уменьшает боковое скольжение шин. Это особенно важно на мокром или скользком покрытии.
- Улучшение реакции на руль: Автомобиль быстрее реагирует на поворот руля, так как задние колеса помогают 'подталкивать' машину в нужном направлении.
- Снижение крена кузова: Центробежная сила распределяется более равномерно, что уменьшает крен и улучшает комфорт.
- Повышение устойчивости на прямой: Даже небольшой поворот задних колес (обычно 1-3°) помогает автомобилю лучше держать прямую, особенно при боковом ветре или на неровностях дороги.
Я помню, как тестировал Mercedes-Benz S-Class с системой 4WS на автобане. На скорости 180 км/ч машина буквально 'прилипала' к дороге — даже резкие порывы ветра не сбивали ее с траектории. А когда я попробовал выполнить экстренный маневр 'переставка', S-Class среагировал мгновенно, без рысканья и потери контроля. Честно говоря, это было похоже на вождение поезда — настолько предсказуемым и стабильным было поведение.
Как система выбирает угол поворота задних колес
Угол поворота задних колес зависит от нескольких факторов:
- Скорость автомобиля: Чем выше скорость, тем меньше угол поворота задних колес. Например, в Porsche Taycan на скорости 100 км/ч задние колеса поворачиваются всего на 1°, а на 200 км/ч — и вовсе на 0,5°.
- Угол поворота руля: Чем резче вы поворачиваете руль, тем больше угол поворота задних колес. Но здесь есть ограничение — обычно не более 3-5°.
- Поперечное ускорение: Если система фиксирует, что автомобиль начинает скользить, она может скорректировать угол поворота задних колес, чтобы стабилизировать траекторию.
- Режим вождения: В спортивном режиме система может позволять больший угол поворота задних колес для более динамичного прохождения поворотов.
Вот как это выглядит на практике:
Скорость (км/ч)
Угол поворота руля (°)
Угол поворота задних колес (°)
Эффект
0-30
30
-5 (противофазно)
Уменьшение радиуса поворота
30-60
15
0
Нейтральное положение
60-100
10
+1 (синфазно)
Улучшение стабильности
100-150
5
+2
Максимальная стабильность
150
2
+0,5
Минимальная коррекция
Преимущества синфазного управления
- Безопасность: Автомобиль становится более предсказуемым на высоких скоростях, что снижает риск потери контроля.
- Комфорт: Уменьшается крен кузова, что делает поездку более плавной.
- Динамика: Машина быстрее реагирует на поворот руля, что особенно заметно при обгонах или экстренных маневрах.
- Экономия топлива: За счет снижения сопротивления качению и более эффективного распределения нагрузки на шины.
Но есть и недостатки:
- Сложность конструкции: Система требует точной настройки и регулярного обслуживания.
- Стоимость: Автомобили с 4WS обычно дороже своих аналогов без этой системы.
- Ограниченный угол поворота: На высоких скоростях задние колеса поворачиваются на небольшой угол, что не всегда достаточно для экстремальных маневров.
Противофазное управление: магия парковки и тесных дворов
Теперь представьте другую ситуацию: вы пытаетесь припарковаться в тесном дворе, где между машинами едва помещается лист бумаги. Обычный автомобиль развернется здесь с трудом, а вот машина с 4WS сделает это играючи. Секрет — в противофазном управлении, когда задние колеса поворачиваются в противоположную сторону от передних.
Как это работает: уменьшение радиуса поворота
Когда вы поворачиваете руль влево на парковке, передние колеса поворачиваются влево, а задние — вправо. В результате автомобиль начинает двигаться по более крутой траектории, как будто его 'затягивает' в поворот. Радиус разворота уменьшается на 20-30%, что позволяет маневрировать в самых стесненных условиях.
Вот как это выглядит на примере:
- Обычный автомобиль: Радиус разворота — 5,5 метра.
- Автомобиль с 4WS: Радиус разворота — 4 метра.
Разница кажется небольшой, но на практике это означает, что вы сможете развернуться там, где обычная машина даже не поместится бы. Я помню, как тестировал Renault Arkana с системой 4WS в центре Москвы. В одном из дворов мне нужно было развернуться на узкой улочке, где с трудом помещались две машины. Обычный кроссовер здесь бы застрял, но Arkana справился с задачей за один прием — задние колеса повернулись в противоположную сторону, и машина буквально 'вписалась' в пространство. Честно говоря, это было похоже на волшебство!
Когда включается противофазное управление
Система автоматически переключается в противофазный режим при следующих условиях:
- Низкая скорость: Обычно до 30-40 км/ч. На более высоких скоростях противофазное управление опасно, так как может вызвать потерю устойчивости.
- Большой угол поворота руля: Если вы поворачиваете руль более чем на 20-30°, система активирует противофазное управление.
- Активация заднего хода: Некоторые системы (например, в BMW X5) включают противофазное управление при движении задним ходом, что облегчает парковку.
- Ручной режим: В некоторых автомобилях (например, в Porsche 911) можно принудительно включить противофазное управление для выполнения сложных маневров.
Преимущества противофазного управления
- Маневренность: Автомобиль становится более поворотливым, что особенно важно в городе.
- Удобство парковки: Легче парковаться в тесных пространствах, не нужно делать несколько заходов.
- Безопасность: Уменьшается риск задеть другие автомобили или препятствия при маневрировании.
- Экономия времени: Быстрее выполняются развороты и парковка.
Но есть и недостатки:
- Сложность настройки: Система должна точно определять момент переключения между синфазным и противофазным режимами.
- Риск потери устойчивости: Если противофазное управление активируется на высокой скорости, автомобиль может стать неуправляемым.
- Ограниченный угол поворота: Даже в противофазном режиме задние колеса поворачиваются не более чем на 5-7°, что не всегда достаточно для экстремальных маневров.
Какие автомобили используют 4WS и стоит ли за это платить
Система подруливания задней оси уже не является экзотикой. Сегодня ее можно встретить на автомобилях разных классов — от компактных хэтчбеков до роскошных седанов и внедорожников. Давайте разберемся, какие модели предлагают эту технологию и стоит ли переплачивать за нее.
Автомобили с системой 4WS: обзор рынка
- Люксовый сегмент:
- Mercedes-Benz S-Class (W223): Система Rear Axle Steering позволяет задним колесам поворачиваться на угол до 10° в противофазном режиме и до 2,5° в синфазном.
- BMW 7 Series (G11/G12): Интегральная активная подвеска с подруливанием задних колес на угол до 3°.
- Audi A8 (D5): Система quattro ultra с подруливанием задней оси.
- Спорткары и суперкары:
- Porsche 911 (992): Задние колеса поворачиваются на угол до 2,8° в синфазном режиме и до 5° в противофазном.
- Audi R8 (4S): Система Dynamic All-Wheel Steering с подруливанием задних колес.
- Ferrari 812 Superfast: Задние колеса поворачиваются на угол до 1,5° для улучшения управляемости.
- Массовый сегмент:
- Renault Arkana: Система 4Control с подруливанием задних колес на угол до 5°.
- Mazda 3 (BP): Система G-Vectoring Control Plus с подруливанием задних колес.
- Honda Accord (10-е поколение): Система Real Time AWD с подруливанием задней оси.
- Электромобили:
- Porsche Taycan: Задние колеса поворачиваются на угол до 2,8°.
- Audi e-tron GT: Система quattro с подруливанием задней оси.
- Tesla Model S (с пакетом 'Plaid'): Задние колеса поворачиваются на угол до 3°.
Стоит ли переплачивать за 4WS?
Ответ на этот вопрос зависит от ваших потребностей и бюджета. Вот несколько сценариев, когда система действительно выручает:
- Городская эксплуатация: Если вы часто паркуетесь в тесных дворах или на узких улицах, 4WS сэкономит вам время и нервы.
- Динамичное вождение: Если вы любите быструю езду по извилистым дорогам, система улучшит управляемость и безопасность.
- Большие автомобили: Для внедорожников и крупных седанов 4WS делает машину более маневренной и устойчивой.
- Буксировка: Если вы часто буксируете прицеп, система поможет стабилизировать автомобиль на высокой скорости.
Но есть и случаи, когда 4WS может быть лишней:
- Экономия бюджета: Если вы ищете недорогой автомобиль и не планируете ездить по бездорожью или парковаться в тесных пространствах, система может оказаться ненужной.
- Простота обслуживания: Автомобили с 4WS требуют более тщательного обслуживания, особенно если речь идет о гидравлических системах.
- Ограниченный угол поворота: Если вы часто ездите по бездорожью, где требуется большой угол поворота колес, система может оказаться неэффективной.
Личный опыт: когда 4WS спасает, а когда подводит
Я тестировал десятки автомобилей с системой 4WS, и у меня сложилось четкое мнение о ее преимуществах и недостатках.
Когда система выручает:
- Парковка в тесных дворах: Как я уже упоминал, Renault Arkana с 4WS развернулся там, где обычный кроссовер не поместился бы.
- Динамичное прохождение поворотов: На гоночном треке Porsche Taycan с 4WS буквально 'прилипал' к траектории, позволяя проходить повороты на более высокой скорости.
- Стабильность на высокой скорости: Mercedes-Benz S-Class с системой Rear Axle Steering вел себя как поезд даже на скорости 200 км/ч.
Когда система подводит:
- Неровные дороги: На разбитом асфальте система может сбоить, так как датчики не всегда корректно считывают данные.
- Экстремальные маневры: При резком перестроении на высокой скорости система может не успеть среагировать, что приведет к потере устойчивости.
- Обслуживание: Гидравлические системы требуют регулярной замены жидкости и проверки на утечки, что увеличивает стоимость владения.
Будущее систем подруливания: куда движется технология
Системы подруливания задней оси не стоят на месте. Инженеры постоянно работают над их улучшением, и уже сегодня мы видим новые тенденции:
- Интеграция с системами автономного вождения: В будущем 4WS будет работать в связке с автопилотом, позволяя автомобилю маневрировать в сложных условиях без участия водителя.
- Адаптивное управление: Системы будут учитывать не только скорость и угол поворота руля, но и стиль вождения, состояние дорожного покрытия и даже погодные условия.
- Увеличение угла поворота: В будущем задние колеса смогут поворачиваться на больший угол, что сделает автомобили еще более маневренными.
- Снижение стоимости: По мере распространения технологии ее стоимость будет снижаться, и 4WS станет доступной даже для бюджетных автомобилей.
Я уверен, что через 10 лет система подруливания задней оси станет такой же обыденной, как ABS или ESP. И это здорово, ведь она делает автомобили безопаснее, удобнее и интереснее в управлении.
Заключение: стоит ли гнаться за технологией
Система подруливания задней оси — это не просто модная фишка, а реально полезная технология, которая меняет наше представление о управляемости. Она делает автомобиль более маневренным на парковке, стабильным на высокой скорости и безопасным в экстремальных ситуациях.
Конечно, у системы есть свои недостатки: высокая стоимость, сложность обслуживания и ограниченный угол поворота. Но если вы часто ездите по городу, любите динамичное вождение или просто хотите получить максимум комфорта и безопасности, 4WS — это то, что вам нужно.
А если вы уже сталкивались с этой технологией, поделитесь своим опытом в комментариях! Как она проявила себя в ваших руках? Помогла ли на парковке или спасла в экстремальной ситуации? Давайте обсудим!
