На первый взгляд судовая электрика кажется простой системой: аккумуляторы, генератор, распределительный щит, береговое питание — всё соединено проводами и должно просто работать. Но именно в этой «простоте» часто прячется неприятная проблема. Лодка стоит у причала, береговое питание подключено, оборудование исправно, а через некоторое время на подводной арматуре появляются раковины, на гребном винте портится защитный анод, начинают разрушаться металлические соединения. Иногда владелец замечает это только после подъёма судна на берег. А там уже неприятный сюрприз.
Одна из причин — блуждающие токи и гальваническая коррозия. Особенно актуальна ситуация для катеров и яхт с металлическими корпусами, сложной системой заземления и постоянным подключением к береговой сети 230 В. И вот здесь на помощь приходит изолятор гальванический (Galvanic Isolator).
Зачем он нужен? Как работает? Куда его устанавливать? Можно ли поставить его самостоятельно? И главное — почему обычный заземляющий провод нельзя просто «убрать», чтобы прекратить коррозию?
Разберёмся без мистики. Я покажу логику работы системы, расскажу о типичных ошибках монтажа, объясню разницу между гальваническим изолятором и изолирующим трансформатором, а также дам практический алгоритм диагностики. Отдельно поговорим о береговом заземлении судна, защитных анодах, утечках тока и проверке цепи PE. Это тот случай, когда грамотная мелочь в электросистеме способна предотвратить очень дорогой ремонт.
Почему гальваническая коррозия появляется именно у причала
Начну с ситуации, которую удобно представить на практике. Катер подключён к береговой сети через стандартный кабель. На борту есть аккумуляторная система, зарядное устройство, инвертор, холодильник, бойлер, навигация и другие потребители. Провод защитного заземления PE соединяет корпус оборудования судна с защитным проводником береговой сети.
С точки зрения электробезопасности это правильно. Если внутри зарядного устройства произойдёт пробой на корпус, ток должен уйти по PE и обеспечить срабатывание защитного аппарата. Убирать PE нельзя.
Но возникает другой эффект. Через общую систему защитного проводника металлические части судна получают электрическую связь с береговыми сооружениями и другими судами. А между разными металлами в воде существует электрохимическая разность потенциалов.
Получается своеобразная батарейка. Только электролитом выступает вода.
И тут начинаются неприятности. Если ток начинает проходить по нежелательным путям через воду и металлические конструкции, скорость разрушения отдельных элементов может резко увеличиваться.
Гальваническая и электролитическая коррозия — не одно и то же
Эти понятия часто смешивают, хотя для диагностики разница принципиальна.
- Гальваническая коррозия связана с контактом разных металлов через электролит и их разностью электрохимических потенциалов.
- Электролитическая коррозия может ускоряться внешним электрическим током, который попадает в воду из-за неисправности или неправильной организации электрической системы.
- Блуждающие токи — это токи, которые идут не по предусмотренному проектом пути.
Что такое Galvanic Isolator и как он работает
Гальванический изолятор Galvanic Isolator устанавливают последовательно в защитный проводник PE берегового питания. Его задача — не разорвать защитное заземление полностью, а препятствовать прохождению небольших постоянных или низкочастотных гальванических токов между судном и берегом.
Внутри устройства обычно используется схема на полупроводниковых элементах. При нормальной эксплуатации небольшая разность потенциалов блокируется. Если же возникает опасное напряжение, например вследствие аварийного тока, защитный путь должен сохраниться.
Вот ключевая мысль: гальванический изолятор не является выключателем защитного заземления. Он не должен превращать PE в «обрыв».
Я всегда обращаю внимание именно на этот момент. Попытка самостоятельно поставить обычный разрывной выключатель в PE может создать гораздо более серьёзную опасность поражения электрическим током. Коррозия — неприятность. Потеря защитного проводника — уже вопрос жизни и безопасности.
Что изолятор блокирует, а что пропускает
| Ситуация | Поведение системы | Задача Galvanic Isolator |
| Небольшая гальваническая разность потенциалов | Малый ток через PE | По возможности блокировать |
| Нормальное береговое питание | Оборудование получает питание | Не мешать штатной работе |
| Аварийный ток повреждения | Требуется защитный путь | Обеспечить прохождение тока и работу защиты |
| Серьёзная неисправность изоляции | Возможен опасный ток утечки | Не заменять УЗО, автомат или другую защиту |
Где устанавливать гальванический изолятор на судне

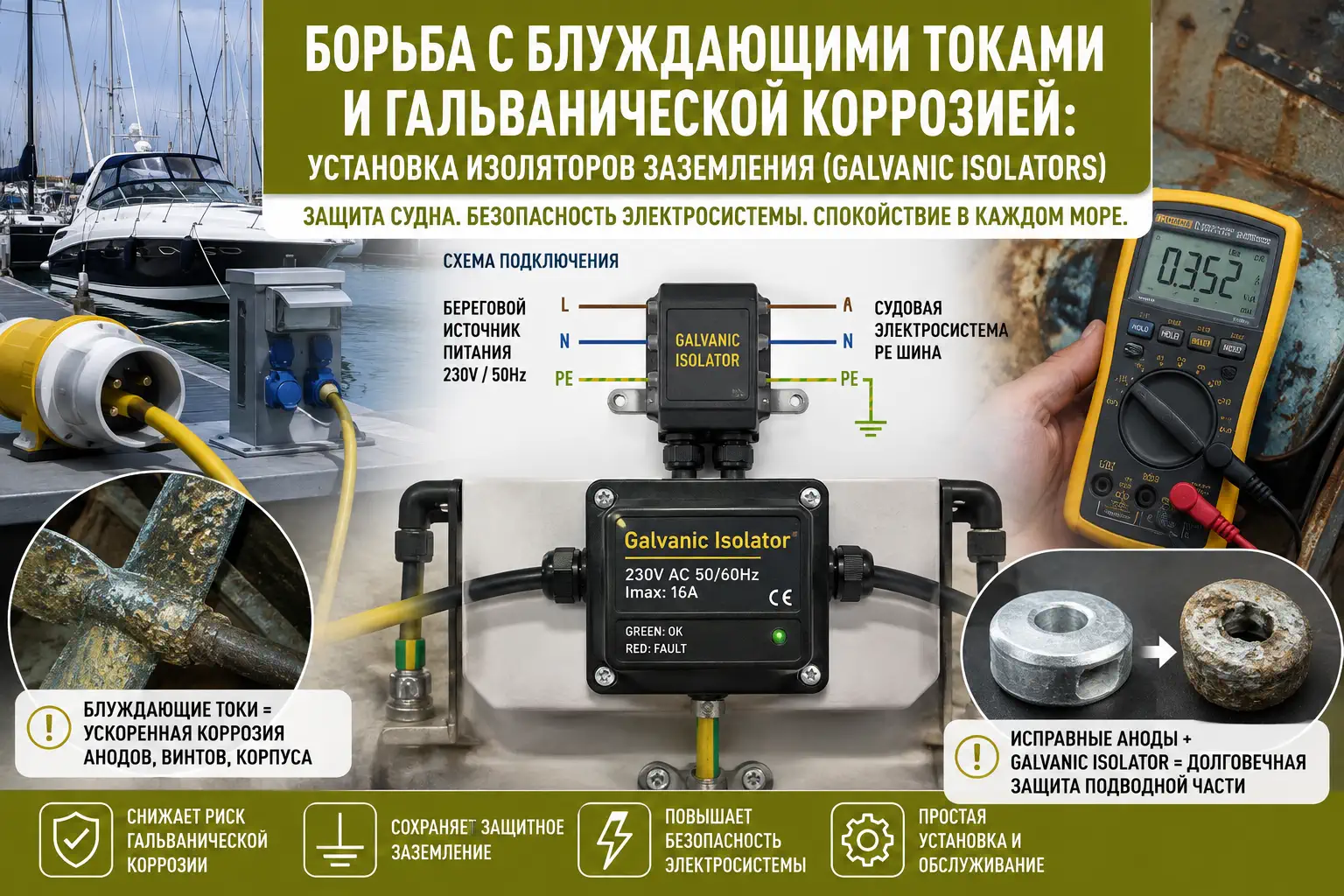

Типовая логика достаточно простая: устройство включают в разрыв защитного проводника PE берегового ввода. То есть речь идёт именно о цепи защитного заземления, а не о фазном или нулевом проводнике.
Условно цепочка выглядит так:
береговая сеть → береговой кабель → вход PE судна → Galvanic Isolator → судовая шина защитного заземления → корпуса оборудования / предусмотренные металлические части.
Конкретная точка установки зависит от конструкции судна и схемы берегового ввода. Изолятор должен быть доступен для осмотра и установлен в сухом, защищённом от механических повреждений месте.
Я не советую прятать его глубоко за обшивкой только потому, что «там есть свободное место». Электрозащитное оборудование должно быть доступно для диагностики. Если спустя два года возникнет проблема, искать устройство, разобрав половину каюты, — сомнительное удовольствие.
Основные требования к монтажу
- использовать устройство, рассчитанное именно на судовую береговую сеть;
- соблюдать номинальный ток берегового ввода;
- правильно подключать PE согласно схеме производителя;
- обеспечить надёжный механический контакт проводника;
- защитить устройство от влаги, конденсата и соляного аэрозоля;
- не допускать случайного обхода изолятора отдельной перемычкой;
- после монтажа проверить непрерывность защитного проводника;
- проверить работу защитных устройств берегового и судового питания.
Иногда мне задают совершенно логичный на первый взгляд вопрос: «Если именно земля вызывает коррозию, зачем вообще её подключать?» Потому что назначение PE другое.
Представим, что в зарядном устройстве повреждается изоляция, и фазный провод оказывается на металлическом корпусе. Если PE подключён правильно, возникает ток повреждения и защитная аппаратура должна отключить питание.
Если защитный проводник оборван, металлический корпус может оказаться под опасным потенциалом. Человек касается корпуса одной рукой, другой — металлического элемента, связанного с водой или берегом... И вот уже проблема совершенно другого масштаба.
Поэтому борьба с гальванической коррозией не должна превращаться в борьбу с защитным заземлением.
Правильная задача — разделить несовместимые требования: сохранить безопасность от поражения электрическим током и одновременно уменьшить паразитные гальванические токи.
Гальванический изолятор или изолирующий трансформатор
Эти устройства решают близкие задачи, но принципиально отличаются по возможностям.
| Параметр | Galvanic Isolator | Изолирующий трансформатор |
| Стоимость | Обычно ниже | Обычно выше |
| Габариты | Компактный | Заметно крупнее |
| Масса | Небольшая | Выше |
| Принцип | Ограничение малых токов в PE | Гальваническая развязка питания |
| Монтаж | Относительно простой | Требует более серьёзного проектирования |
| Защита от проблем береговой сети | Ограниченная | Более комплексная |
Если задача заключается именно в снижении гальванической связи с берегом, компактный изолятор часто оказывается разумным решением. Но на крупных яхтах, сложных металлических судах или системах с повышенными требованиями к качеству электропитания изолирующий трансформатор может оказаться предпочтительнее.
Тут уже нельзя выбирать устройство только по принципу «это дешевле». Сначала смотрим схему судна.
Как я ищу источник блуждающих токов
Самая частая ошибка — купить Galvanic Isolator, установить его и считать проблему решённой. Я бы так не делал.
Если подводная часть катера продолжает быстро разрушаться, сначала нужно понять, почему ток вообще появился.
Мой практический алгоритм диагностики выглядит примерно так:
- Осматриваю береговой ввод и разъём.
- Проверяю PE и качество всех соединений.
- Изучаю схему соединения судового электрооборудования с корпусом.
- Проверяю зарядные устройства, инверторы, генератор и сетевые потребители.
- Осматриваю состояние анодов и подводной металлической арматуры.
- Проверяю наличие паразитных потенциалов между различными металлическими элементами.
- Ищу неисправности изоляции и ошибочные соединения N/PE.
- Только после этого определяю необходимость гальванического изолятора или другого решения.
История из практики
Был типичный случай: владелец жаловался, что аноды на катере приходится менять подозрительно часто. Сначала подозрение пало на воду и соседние суда. Но при проверке оказалось, что в системе было некорректное соединение защитных и рабочих цепей. Небольшой паразитный ток получал путь через металлические элементы и воду.
Мы восстановили правильную структуру проводников, проверили изоляцию оборудования и только затем установили подходящий гальванический изолятор. После этого ситуация стала значительно стабильнее.
Вот вам практический инсайд: если анод исчезает буквально на глазах, не спешите покупать аноды коробками. Сначала измерьте систему.
Какие ошибки монтажа встречаются чаще всего
1. Изолятор ставят не в PE
Это принципиальная ошибка. Galvanic Isolator предназначен для защитного проводника. Нельзя произвольно переносить его в фазную или нейтральную цепь.
2. Устройство обходят дополнительной перемычкой
Иногда после монтажа остаётся старое соединение PE, и фактически изолятор оказывается подключён параллельно сам себе. Электрическая цепь продолжает обеспечивать гальваническую связь — эффект от установки стремится к нулю.
3. Используют неподходящее устройство
У изолятора есть рабочие параметры. Их нужно сопоставлять с береговым вводом и конкретной судовой системой. Универсальный принцип «чем мощнее, тем лучше» здесь не работает.
4. Игнорируют влагу
Судно — это не квартира. Конденсат, солёный воздух, брызги и вибрация способны быстро превратить неудачно установленный контакт в источник проблем.
5. Забывают про защитные аноды
Гальванический изолятор не отменяет необходимость правильно подобранной и исправной анодной защиты. Аноды должны соответствовать условиям эксплуатации и материалам подводной части судна.
Как понять, что на судне есть проблема
Есть несколько признаков, которые я бы не игнорировал:
- анод расходуется значительно быстрее обычного;
- на винте или валу появляются необычные следы коррозии;
- разрушаются металлические элементы подводной части;
- корпуса разных приборов имеют заметную разность потенциалов;
- при подключении берегового питания ситуация ухудшается;
- наблюдается подозрительное срабатывание УЗО или автоматов;
- после подключения к определённой марине коррозия становится интенсивнее.
Плюсы и ограничения Galvanic Isolator
Преимущества
- компактность;
- относительно простой монтаж;
- меньшая стоимость по сравнению с изолирующим трансформатором;
- снижение нежелательных гальванических токов;
- сохранение защитной функции PE при правильном выборе и монтаже;
- возможность использовать устройство на многих типах малых судов.
- он не устраняет источник неисправного тока;
- не заменяет автоматический выключатель;
- не заменяет УЗО/дифзащиту;
- не заменяет защитные аноды;
- не является полной альтернативой изолирующему трансформатору;
- не решает любую проблему электролитической коррозии.
Что проверить перед установкой гальванического изолятора
Перед покупкой устройства полезно составить хотя бы простую карту судовой электрики.
- Определить тип берегового ввода. Однофазная или другая система, номинальный ток, параметры сети.
- Проверить PE. Защитный проводник должен иметь надёжное соединение.
- Разобраться с N и PE. Нельзя допускать случайных перемычек там, где они не предусмотрены схемой.
- Проверить зарядное оборудование. Особое внимание — старым блокам питания и инверторам.
- Осмотреть корпус и подводную арматуру.
- Оценить состояние анодов.
- Проверить защитную аппаратуру.
- Выбрать устройство по документации производителя.
Нужен ли Galvanic Isolator на каждом катере
Нет. Универсального ответа здесь нет.
Если судно никогда не подключается к береговой сети, классическая проблема, связанная именно с береговым PE, может отсутствовать. Если же катер постоянно стоит в марине и подключён к 230 В, вопрос становится гораздо актуальнее.
Особенно внимательно я бы рассматривал установку при наличии:
- металлического корпуса;
- большого количества подводных металлических элементов;
- постоянного берегового питания;
- сложной системы инвертор-зарядное устройство;
- частого ускоренного расхода анодов;
- подозрительной коррозии после стоянки в конкретной марине.
Я рекомендую владельцу не ждать момента, когда винт уже придётся менять. Профилактика здесь обходится значительно дешевле.
При сезонном обслуживании стоит:
- осмотреть береговой кабель и разъёмы;
- проверить защитный проводник;
- осмотреть гальванический изолятор;
- проверить состояние анодов;
- осмотреть соединения корпуса и металлических элементов;
- проверить зарядное устройство и инвертор;
- оценить состояние УЗО и другой защитной аппаратуры;
- при подозрении на коррозионный ток провести измерения.
Безопасность важнее экономии на одном устройстве
Я прекрасно понимаю желание владельца купить изолятор, установить его самостоятельно и закрыть вопрос за один вечер. Но судовая электрика имеет неприятную особенность: ошибка, которая выглядит мелочью на схеме, в реальной воде может стать опасной.
Нельзя жертвовать защитным проводником ради борьбы с коррозией. Нельзя устанавливать неизвестное устройство без проверки его характеристик. Нельзя считать исправным старое зарядное устройство только потому, что оно включается.
При работах с береговым питанием необходимо соблюдать требования производителя оборудования, действующие нормы электробезопасности и правила конкретной марины. Перед вмешательством питание отключают, а отсутствие напряжения проверяют измерительным прибором.
Если есть сомнения в схеме, лучше один раз нормально разобраться с системой, чем потом искать причину прогоревшего соединения или разрушенной подводной детали.
Блуждающие токи и гальваническая коррозия: что делать владельцу
Итак, борьба с блуждающими токами и гальванической коррозией начинается не с покупки первого попавшегося устройства. Сначала необходимо понять, как устроена электросистема конкретного судна и откуда берётся нежелательный ток.
Galvanic Isolator может стать эффективным элементом защиты при подключении к береговой сети, если он правильно подобран, установлен именно в защитный проводник и проверен после монтажа. Он позволяет уменьшить нежелательную гальваническую связь, не отказываясь от защитного заземления.
Но если коррозия уже идёт ускоренными темпами, я бы не откладывал диагностику. Проверка PE, поиск паразитных токов, оценка состояния анодов и проверка бортового электрооборудования дадут гораздо больше информации, чем визуальный осмотр.
В конечном счёте задача проста: электричество должно идти по предназначенному для него пути, а не через воду, винт и подводную арматуру. Если выстроить систему правильно, судовая электрика становится предсказуемой, а риск дорогостоящей коррозии заметно снижается.
