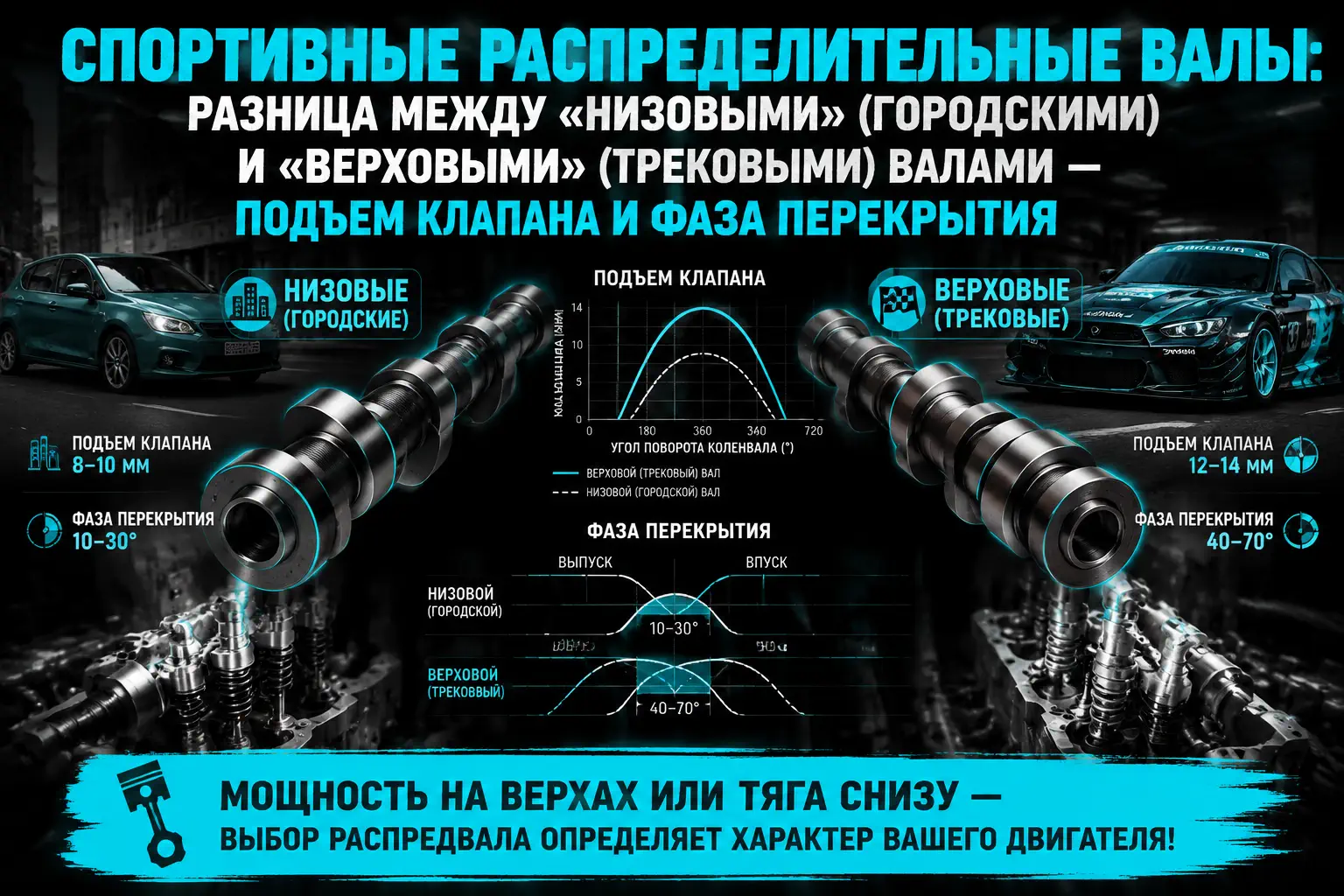

Спортивные распределительные валы: разница между «низовыми» (городскими) и «верховыми» (трековыми) валами — подъем клапана и фаза перекрытия
Почему спортивные распредвалы — это не просто 'железки', а ключ к характеру двигателя
Представьте: вы стоите на светофоре, мотор вашего автомобиля едва слышно урчит на холостых. Вдруг — зелёный! Вы резко жмёте на газ, и машина рвётся вперёд с таким рыком, что соседи по потоку оборачиваются. А теперь другой сценарий: вы на треке, скорость за 150, мотор воет на пределе, и каждое переключение передачи — как удар хлыста. В обоих случаях двигатель работает на полную, но характер его поведения кардинально разный. И во многом это заслуга спортивных распределительных валов.
Я не понаслышке знаю, как выбор распредвала может изменить весь характер автомобиля. Помню, как на своём первом тюнингованном Honda Civic с двигателем D16 я установил 'верховой' распредвал, рассчитывая на бешеную динамику на высоких оборотах. Результат? Машина стала практически неуправляемой в городе — холостые обороты плавали, тяга на низах пропала, а на светофорах приходилось постоянно 'играть' сцеплением, чтобы не заглохнуть. Зато на трассе... О, это было нечто! После 5000 оборотов мотор просто взлетал, как ракета. Тогда я понял: спортивные распредвалы — это не просто деталь, а инструмент, который нужно подбирать под конкретные задачи.
В этой статье мы разберёмся, чем отличаются 'низовые' (городские) и 'верховые' (трековые) распредвалы, как работают подъём клапана и фаза перекрытия, и почему эти параметры так важны для тюнинга. Вы узнаете, какой распредвал выбрать для вашего стиля вождения, как не ошибиться с настройками и какие подводные камни вас ждут. Готовы? Поехали!
Что такое спортивный распределительный вал и зачем он нужен
Распредвал: сердце газораспределительного механизма
Распределительный вал — это, пожалуй, одна из самых недооценённых деталей двигателя. Многие считают, что главное — это поршни, коленвал или турбина, но именно распредвал определяет, как двигатель 'дышит'. Он управляет открытием и закрытием впускных и выпускных клапанов, регулируя подачу воздушно-топливной смеси и отвод отработавших газов. В стоковом двигателе распредвал настроен на компромисс: он должен обеспечивать приемлемую мощность, экономичность и низкий уровень вредных выбросов. Но когда речь заходит о тюнинге, этот компромисс становится неприемлемым.
Спортивные распредвалы — это модифицированные версии стоковых валов, которые оптимизированы для увеличения мощности и крутящего момента. Они отличаются изменёнными профилями кулачков, которые влияют на два ключевых параметра: подъём клапана и фазу перекрытия. Именно эти параметры определяют, будет ли ваш двигатель 'тяговитым трактором' или 'реактивным самолётом'.
Зачем устанавливать спортивный распредвал?
Установка спортивного распредвала — это один из самых эффективных способов увеличить мощность двигателя без серьёзных вмешательств в его конструкцию. Вот основные причины, почему тюнеры выбирают этот путь:
- Увеличение мощности и крутящего момента — правильно подобранный распредвал может добавить до 20-30% мощности, особенно на высоких оборотах.
- Изменение характера двигателя — вы можете сделать мотор более тяговитым на низах или, наоборот, настроить его на максимальную отдачу на высоких оборотах.
- Оптимизация под конкретные условия эксплуатации — например, для трека, дрэг-рейсинга или городской езды.
- Совместимость с другими доработками — спортивный распредвал отлично работает в паре с увеличенным впуском, выпускной системой и чип-тюнингом.
Но есть и обратная сторона медали. Неправильно подобранный распредвал может ухудшить динамику, повысить расход топлива и даже сократить ресурс двигателя. Поэтому так важно понимать, как работают его ключевые параметры.
Основные параметры распредвала: подъём клапана и фаза перекрытия
Чтобы понять разницу между 'низовыми' и 'верховыми' распредвалами, нужно разобраться в двух ключевых понятиях:
- Подъём клапана — это максимальная высота, на которую клапан поднимается над седлом. Чем выше подъём, тем больше воздуха может поступить в цилиндр за один такт впуска. Однако слишком большой подъём может привести к столкновению клапана с поршнем (если не доработана поршневая группа) или к повышенному износу клапанного механизма.
- Фаза перекрытия — это период, когда впускной и выпускной клапаны открыты одновременно. Перекрытие измеряется в градусах поворота коленчатого вала и происходит в районе верхней мёртвой точки (ВМТ). Правильно подобранная фаза перекрытия позволяет улучшить продувку цилиндров, но слишком большое перекрытие может привести к потере тяги на низах и нестабильной работе на холостых оборотах.
Теперь давайте разберёмся, как эти параметры влияют на характер двигателя и чем отличаются 'низовые' и 'верховые' распредвалы.
Низовые (городские) распредвалы: тяга на низах и комфорт в городе
Что такое 'низовые' распредвалы и для кого они подходят
'Низовые' распредвалы — это валы, которые оптимизированы для работы на низких и средних оборотах. Они обеспечивают хорошую тягу с самых 'низов', что делает их идеальным выбором для городской езды, где важна эластичность двигателя и быстрый отклик на педаль газа. Если вы часто стоите в пробках, ездите по извилистым дорогам или просто любите динамичный разгон с места, то 'низовые' распредвалы — ваш выбор.
Я помню, как на своём Subaru Impreza WRX установил 'низовые' валы от компании Tomei. Машина стала просто неузнаваемой: холостые обороты стабилизировались, тяга появилась уже с 1500 оборотов, а разгон до 100 км/ч стал ощутимо быстрее. При этом мотор не терял мощности на высоких оборотах — просто она росла более плавно и предсказуемо. Это было идеальное решение для городской езды и любительских покатушек на горных серпантинах.
Характеристики 'низовых' распредвалов: подъём клапана и фаза перекрытия
'Низовые' распредвалы отличаются следующими параметрами:
- Умеренный подъём клапана — обычно в пределах 9-11 мм для впускных клапанов и 8-10 мм для выпускных. Такой подъём обеспечивает хороший наполнение цилиндров на низких оборотах, не создавая излишней нагрузки на клапанный механизм.
- Короткая фаза перекрытия — как правило, не более 20-30 градусов. Это позволяет избежать 'заброса' отработавших газов во впускной коллектор, что улучшает стабильность работы на холостых и тягу на низах.
- Узкие фазы газораспределения — впускные и выпускные клапаны открываются и закрываются ближе к мёртвым точкам, что улучшает наполнение цилиндров на низких оборотах.
Вот пример характеристик 'низовых' распредвалов для популярных двигателей:
Двигатель
Подъём впускного клапана, мм
Подъём выпускного клапана, мм
Фаза перекрытия, градусы
Honda D16
9.5
8.5
25
Toyota 4A-GE
10.0
9.0
20
Subaru EJ20
10.5
9.5
30
BMW M50
10.0
9.0
25
Преимущества и недостатки 'низовых' распредвалов
Преимущества:
- Отличная тяга на низах — двигатель становится более эластичным и отзывчивым, что особенно важно в городе.
- Стабильные холостые обороты — короткая фаза перекрытия позволяет избежать 'заброса' отработавших газов, что улучшает работу на холостых.
- Экономичность — благодаря лучшему наполнению цилиндров на низких оборотах, двигатель может работать на более бедной смеси, что снижает расход топлива.
- Надёжность — умеренный подъём клапана не создаёт излишней нагрузки на клапанный механизм, что продлевает его ресурс.
Недостатки:
- Ограниченная мощность на высоких оборотах — из-за узких фаз газораспределения и умеренного подъёма клапана, двигатель может 'задыхаться' на высоких оборотах.
- Меньший потенциал для тюнинга — если вы планируете серьёзно дорабатывать двигатель (например, устанавливать турбину или увеличивать объём), то 'низовые' валы могут стать 'бутылочным горлышком'.
- Меньше драйва на треке — если вы любите погонять на высоких оборотах, то 'низовые' валы могут разочаровать вас отсутствием 'верховой' мощности.
Когда стоит выбирать 'низовые' распредвалы?
'Низовые' распредвалы — это отличный выбор, если:
- Вы ездите преимущественно в городе и цените комфорт и динамику на низких оборотах.
- Ваш стиль вождения — спокойный или умеренно агрессивный.
- Вы не планируете серьёзно дорабатывать двигатель (например, устанавливать турбину или увеличивать объём).
- Вам важна экономичность и надёжность.
- Вы любите ездить по извилистым дорогам, где важна тяга на низах.
Если хотя бы один из этих пунктов про вас — смело выбирайте 'низовые' распредвалы. Они сделают ваш автомобиль более управляемым и предсказуемым в повседневной эксплуатации.
Верховые (трековые) распредвалы: мощность на высоких оборотах и драйв на треке
Что такое 'верховые' распредвалы и для кого они подходят
'Верховые' распредвалы — это валы, которые оптимизированы для работы на высоких оборотах. Они обеспечивают максимальную мощность в верхнем диапазоне оборотов, что делает их идеальным выбором для трека, дрэг-рейсинга или просто любителей погонять на высоких скоростях. Если вы мечтаете о том, чтобы ваш двигатель 'пел' на 7000-8000 оборотах, а машина рвалась вперёд с невероятной скоростью, то 'верховые' распредвалы — ваш выбор.
Помню, как на своём Nissan Silvia S14 с двигателем SR20DET я установил 'верховые' валы от компании HKS. Машина просто преобразилась: холостые обороты стали неровными, тяга на низах пропала, но стоило раскрутить мотор до 5000 оборотов, как он просто взрывался мощностью. На треке это было нечто невероятное — машина летела, как на реактивной тяге, и каждый раз, когда я переключал передачу, казалось, что мотор вот-вот выпрыгнет из капота. Да, в городе ездить было неудобно, но ради таких ощущений можно было и потерпеть.
Характеристики 'верховых' распредвалов: подъём клапана и фаза перекрытия
'Верховые' распредвалы отличаются следующими параметрами:
- Высокий подъём клапана — обычно в пределах 11-13 мм для впускных клапанов и 10-12 мм для выпускных. Такой подъём обеспечивает максимальное наполнение цилиндров на высоких оборотах, но требует доработки клапанного механизма (например, установки усиленных пружин или титановых клапанов).
- Длинная фаза перекрытия — как правило, 40-60 градусов и более. Это позволяет улучшить продувку цилиндров на высоких оборотах, но приводит к потере тяги на низах и нестабильной работе на холостых.
- Широкие фазы газораспределения — впускные и выпускные клапаны открываются и закрываются дальше от мёртвых точек, что улучшает наполнение цилиндров на высоких оборотах.
Вот пример характеристик 'верховых' распредвалов для популярных двигателей:
Двигатель
Подъём впускного клапана, мм
Подъём выпускного клапана, мм
Фаза перекрытия, градусы
Honda B16
12.0
11.0
50
Toyota 2JZ-GTE
11.5
10.5
45
Nissan SR20DET
12.5
11.5
60
BMW S54
11.0
10.0
40
Преимущества и недостатки 'верховых' распредвалов
Преимущества:
- Максимальная мощность на высоких оборотах — двигатель раскрывает свой потенциал на 6000-8000 оборотах, что делает его идеальным для трека и дрэг-рейсинга.
- Высокий потенциал для тюнинга — 'верховые' валы отлично работают с другими доработками, такими как турбонаддув, увеличенный впуск и выпуск.
- Драйв и эмоции — если вы любите погонять на высоких оборотах, то 'верховые' валы подарят вам незабываемые ощущения.
Недостатки:
- Плохая тяга на низах — двигатель становится 'ленивым' на низких оборотах, что делает его неудобным для городской езды.
- Нестабильные холостые обороты — длинная фаза перекрытия приводит к 'забросу' отработавших газов во впускной коллектор, что ухудшает работу на холостых.
- Повышенный расход топлива — из-за неэффективного наполнения цилиндров на низких оборотах, двигатель может потреблять больше топлива.
- Снижение ресурса — высокий подъём клапана и длинная фаза перекрытия создают дополнительную нагрузку на клапанный механизм, что может сократить его ресурс.
Когда стоит выбирать 'верховые' распредвалы?
'Верховые' распредвалы — это отличный выбор, если:
- Вы часто ездите на трек или участвуете в дрэг-рейсинге.
- Ваш стиль вождения — агрессивный, с частым раскручиванием двигателя до высоких оборотов.
- Вы планируете серьёзно дорабатывать двигатель (например, устанавливать турбину или увеличивать объём).
- Вам важна максимальная мощность, а комфорт в городе — дело второстепенное.
- Вы любите драйв и эмоции от высоких оборотов.
Если хотя бы один из этих пунктов про вас — смело выбирайте 'верховые' распредвалы. Они превратят ваш автомобиль в настоящего монстра на треке, но будьте готовы к компромиссам в повседневной эксплуатации.
Как выбрать спортивный распредвал: практическое руководство
Определите свои цели и стиль вождения
Прежде чем выбирать спортивный распредвал, честно ответьте себе на несколько вопросов:
- Где вы чаще всего ездите? Если это город — выбирайте 'низовые' валы. Если трек или трасса — 'верховые'.
- Какой у вас стиль вождения? Если вы любите динамичный разгон с места — 'низовые'. Если предпочитаете высокие обороты и драйв — 'верховые'.
- Какие ещё доработки планируете? Если вы собираетесь устанавливать турбину или увеличивать объём двигателя, то 'верховые' валы могут быть более подходящим выбором.
- Готовы ли вы к компромиссам? 'Верховые' валы сделают машину неудобной в городе, а 'низовые' — менее мощной на треке.
Я всегда советую своим клиентам начинать с 'низовых' валов, если они не уверены в своём выборе. Они дают хороший прирост мощности без радикальных изменений в характере двигателя. А уже потом, если захочется больше драйва, можно перейти на 'верховые'.
Учитывайте совместимость с другими доработками
Спортивный распредвал — это не самостоятельная деталь, а часть общей системы. Его эффективность зависит от других компонентов двигателя:
- Впускная система — если вы установили спортивный распредвал, но оставили стоковый впускной коллектор, то эффект будет минимальным. Для 'верховых' валов особенно важно иметь большой дроссель и хорошо продуманный впуск.
- Выпускная система — спортивный выпуск с минимальным сопротивлением поможет улучшить продувку цилиндров, что особенно важно для 'верховых' валов.
- Клапанный механизм — высокий подъём клапана требует усиленных пружин, а иногда и титановых клапанов. Не забудьте об этом, иначе рискуете получить 'зависание' клапанов или их столкновение с поршнями.
- Чип-тюнинг — спортивный распредвал требует настройки ЭБУ. Без этого вы не получите максимальной отдачи от вала, а в некоторых случаях можете даже ухудшить характеристики двигателя.
Помню, как один клиент установил 'верховые' валы на свой Mitsubishi Lancer Evolution, но забыл про настройку ЭБУ. В результате машина стала 'тупить' на низких оборотах, а на высоких не давала ожидаемой мощности. После настройки всё встало на свои места — мотор просто 'ожил'.
Не забывайте про настройку и обкатку
Установка спортивного распредвала — это только половина дела. Чтобы он работал правильно, нужно:
- Настроить ЭБУ — без этого вы не получите максимальной отдачи от вала. Настройка должна учитывать все параметры двигателя, включая подъём клапана и фазу перекрытия.
- Провести обкатку — новые распредвалы требуют притирки. Первые 500-1000 км не стоит сильно нагружать двигатель.
- Отрегулировать зазоры клапанов — после установки спортивного распредвала зазоры могут измениться, что приведёт к ухудшению работы двигателя.
Я всегда рекомендую своим клиентам после установки спортивного распредвала сразу же ехать на настройку. Это позволит избежать многих проблем и получить максимальную отдачу от тюнинга.
Примеры удачных и неудачных комбинаций
Чтобы вам было проще сделать выбор, приведу несколько примеров удачных и неудачных комбинаций спортивных распредвалов с другими доработками.
Удачные комбинации:
- 'Низовые' валы + спортивный впуск + выпуск 4-2-1 — отличный вариант для городской езды. Двигатель становится более эластичным, а тяга на низах улучшается.
- 'Верховые' валы + турбонаддув + большой интеркулер — идеальное решение для трека. Двигатель раскрывает свой потенциал на высоких оборотах, а турбина обеспечивает дополнительную мощность.
- 'Низовые' валы + чип-тюнинг + усиленные пружины клапанов — хороший вариант для тех, кто хочет получить прибавку мощности без радикальных изменений в характере двигателя.
Неудачные комбинации:
- 'Верховые' валы + стоковый впускной коллектор — двигатель будет 'задыхаться' на высоких оборотах, так как стоковый впуск не сможет обеспечить достаточное количество воздуха.
- 'Низовые' валы + большая турбина — турбина не сможет раскрутиться на низких оборотах, что приведёт к турбояме и плохой тяге на низах.
- 'Верховые' валы + стоковые пружины клапанов — высокий подъём клапана может привести к 'зависанию' клапанов или их столкновению с поршнями.
Где купить спортивные распредвалы и сколько они стоят
Спортивные распредвалы можно купить в специализированных тюнинговых магазинах или заказать напрямую у производителей. Вот несколько популярных брендов и ориентировочные цены:
Бренд
Модель двигателя
Тип вала
Цена, $
Tomei
Honda D16
Низовой
600-800
HKS
Toyota 4A-GE
Верховой
900-1200
Schrick
BMW M50
Низовой
700-900
Comp Cams
Ford Mustang 5.0
Верховой
1000-1300
Crower
Nissan SR20DET
Верховой
1200-1500
Цены могут варьироваться в зависимости от модели двигателя и региона. Также не забывайте про стоимость установки и настройки — это ещё 300-500 долларов.
Как не ошибиться с выбором: чек-лист
Чтобы не ошибиться с выбором спортивного распредвала, следуйте этому чек-листу:
- Определите свои цели — город или трек?
- Изучите характеристики валов — подъём клапана и фаза перекрытия.
- Проверьте совместимость с другими доработками — впуск, выпуск, турбина, чип-тюнинг.
- Выберите надёжного производителя — не гонитесь за дешевизной, лучше заплатить один раз за качественный продукт.
- Не забудьте про настройку — спортивный распредвал без настройки ЭБУ — деньги на ветер.
- Проведите обкатку — первые 500-1000 км не нагружайте двигатель.
- Отрегулируйте зазоры клапанов — после установки спортивного распредвала это обязательная процедура.
Если вы будете следовать этим рекомендациям, то сможете выбрать идеальный спортивный распредвал для своего автомобиля и получить максимум удовольствия от вождения.
Мифы и заблуждения о спортивных распредвалах
'Спортивный распредвал — это волшебная таблетка для мощности'
Многие считают, что установка спортивного распредвала сразу же превратит их автомобиль в гоночный болид. На самом деле, это не так. Распредвал — это лишь один из элементов системы, и его эффективность зависит от других компонентов двигателя. Если вы установите 'верховые' валы, но оставите стоковый впуск и выпуск, то прирост мощности будет минимальным. А если ещё и не настроите ЭБУ, то можете даже ухудшить характеристики двигателя.
Я помню, как один клиент пришёл ко мне с жалобой на то, что после установки спортивного распредвала его машина стала 'тупить'. Оказалось, что он установил 'верховые' валы, но забыл про настройку. После того, как мы перенастроили ЭБУ и установили спортивный впуск, машина просто 'ожгла' на треке.
'Чем больше подъём клапана, тем лучше'
Это ещё одно распространённое заблуждение. Да, высокий подъём клапана позволяет увеличить наполнение цилиндров на высоких оборотах, но он также создаёт дополнительную нагрузку на клапанный механизм. Если вы установите распредвал с слишком большим подъёмом, то рискуете получить 'зависание' клапанов или их столкновение с поршнями. Кроме того, высокий подъём требует усиленных пружин и, возможно, титановых клапанов, что увеличивает стоимость тюнинга.
Я всегда советую своим клиентам выбирать подъём клапана в зависимости от других доработок. Если вы не планируете серьёзно дорабатывать двигатель, то лучше остановиться на умеренном подъёме.
'Фаза перекрытия не так важна, главное — подъём клапана'
На самом деле, фаза перекрытия — это один из самых важных параметров спортивного распредвала. Она определяет, как двигатель будет работать на низких и высоких оборотах. Слишком короткая фаза перекрытия приведёт к потере мощности на высоких оборотах, а слишком длинная — к плохой тяге на низах и нестабильной работе на холостых.
Помню, как на своём Subaru Impreza WRX я установил распредвалы с длинной фазой перекрытия, рассчитывая на максимальную мощность на высоких оборотах. В результате машина стала практически неуправляемой в городе — холостые обороты плавали, а тяга на низах пропала. Пришлось возвращаться к более умеренным валам.
'Спортивные распредвалы сокращают ресурс двигателя'
Это утверждение верно лишь отчасти. Да, спортивные распредвалы создают дополнительную нагрузку на клапанный механизм, но если вы правильно подберёте валы и проведёте все необходимые доработки (усиленные пружины, титановые клапаны и т.д.), то ресурс двигателя не пострадает. Более того, правильно подобранный спортивный распредвал может даже продлить жизнь двигателю, так как улучшает его наполнение и продувку.
Я знаю множество примеров, когда двигатели с спортивными распредвалами проходили по 200-300 тысяч километров без серьёзных проблем. Главное — не экономить на качестве и правильно настроить двигатель.
'Спортивные распредвалы подходят только для гоночных автомобилей'
Это не так. Спортивные распредвалы могут быть полезны и для повседневных автомобилей, особенно если вы хотите улучшить динамику и отзывчивость двигателя. Например, 'низовые' валы отлично подходят для городской езды, так как улучшают тягу на низах и делают автомобиль более управляемым.
Я сам езжу на Honda Civic с 'низовыми' распредвалами и очень доволен результатом. Машина стала более эластичной и отзывчивой, а расход топлива даже немного снизился.
Заключение: какой спортивный распредвал выбрать именно вам
Итак, мы разобрались, чем отличаются 'низовые' и 'верховые' спортивные распредвалы, как работают подъём клапана и фаза перекрытия, и какие подводные камни вас ждут при выборе и установке. Теперь пришло время сделать выводы и определиться с выбором.
Если вы ездите преимущественно в городе и цените комфорт и динамику на низких оборотах, то ваш выбор — 'низовые' распредвалы. Они сделают ваш автомобиль более эластичным и отзывчивым, улучшат тягу на низах и стабилизируют холостые обороты. При этом вы не потеряете в мощности на высоких оборотах — просто она будет расти более плавно и предсказуемо.
Если же вы любите погонять на треке или просто наслаждаетесь драйвом на высоких оборотах, то 'верховые' распредвалы — ваш выбор. Они обеспечат максимальную мощность в верхнем диапазоне оборотов, но будьте готовы к компромиссам в повседневной эксплуатации: плохая тяга на низах, нестабильные холостые обороты и повышенный расход топлива.
Не забывайте, что спортивный распредвал — это не самостоятельная деталь, а часть общей системы. Его эффективность зависит от других компонентов двигателя: впуска, выпуска, клапанного механизма и настройки ЭБУ. Поэтому подходите к выбору комплексно и не экономьте на качестве.
И помните: тюнинг — это не только про мощность, но и про удовольствие от вождения. Выбирайте то, что подходит именно вам, и наслаждайтесь каждой поездкой!
Если у вас остались вопросы или вы хотите поделиться своим опытом выбора спортивных распредвалов — пишите в комментариях. Я с удовольствием отвечу и помогу разобраться в тонкостях тюнинга. Удачи на дорогах!
