Когда руль вращается сам: как система автоматической парковки превращает ЭУР в вашего личного водителя
Представьте: вы подъезжаете к тесному парковочному месту в торговом центре, где между машинами едва ли поместится лист бумаги. Включаете заднюю передачу, нажимаете кнопку — и ваш автомобиль начинает парковаться сам. Руль плавно вращается то влево, то вправо, камеры показывают идеальные траектории, а парктроники предупреждают о каждом сантиметре расстояния до бордюра. Звучит как фантастика? А ведь это реальность, которую уже сегодня предлагают десятки моделей автомобилей. И ключевую роль в этом процессе играет блок управления электрическим усилителем руля (ЭУР), который буквально 'берет штурвал' в свои руки.
Честно говоря, когда я впервые испытал эту систему на тест-драйве нового BMW 5-й серии, меня охватило странное чувство — смесь восхищения и легкого дискомфорта. Ведь руль вращался сам по себе, а я сидел и наблюдал, как машина ловко вписывается в пространство, куда я бы никогда не рискнул заехать вручную. Но именно тогда я понял: автоматическая парковка — это не просто удобная опция, а настоящий прорыв в автомобильных технологиях, который меняет наше отношение к вождению.
В этой статье мы разберем, как именно работает эта система, какие компоненты задействованы, и почему блок управления ЭУР стал ее 'мозгом'. Вы узнаете, какие автомобили уже оснащены этой технологией, как она взаимодействует с парктрониками и камерами, и какие подводные камни могут поджидать владельцев таких машин. А еще я поделюсь личными наблюдениями — где автоматическая парковка спасает, а где может подвести.

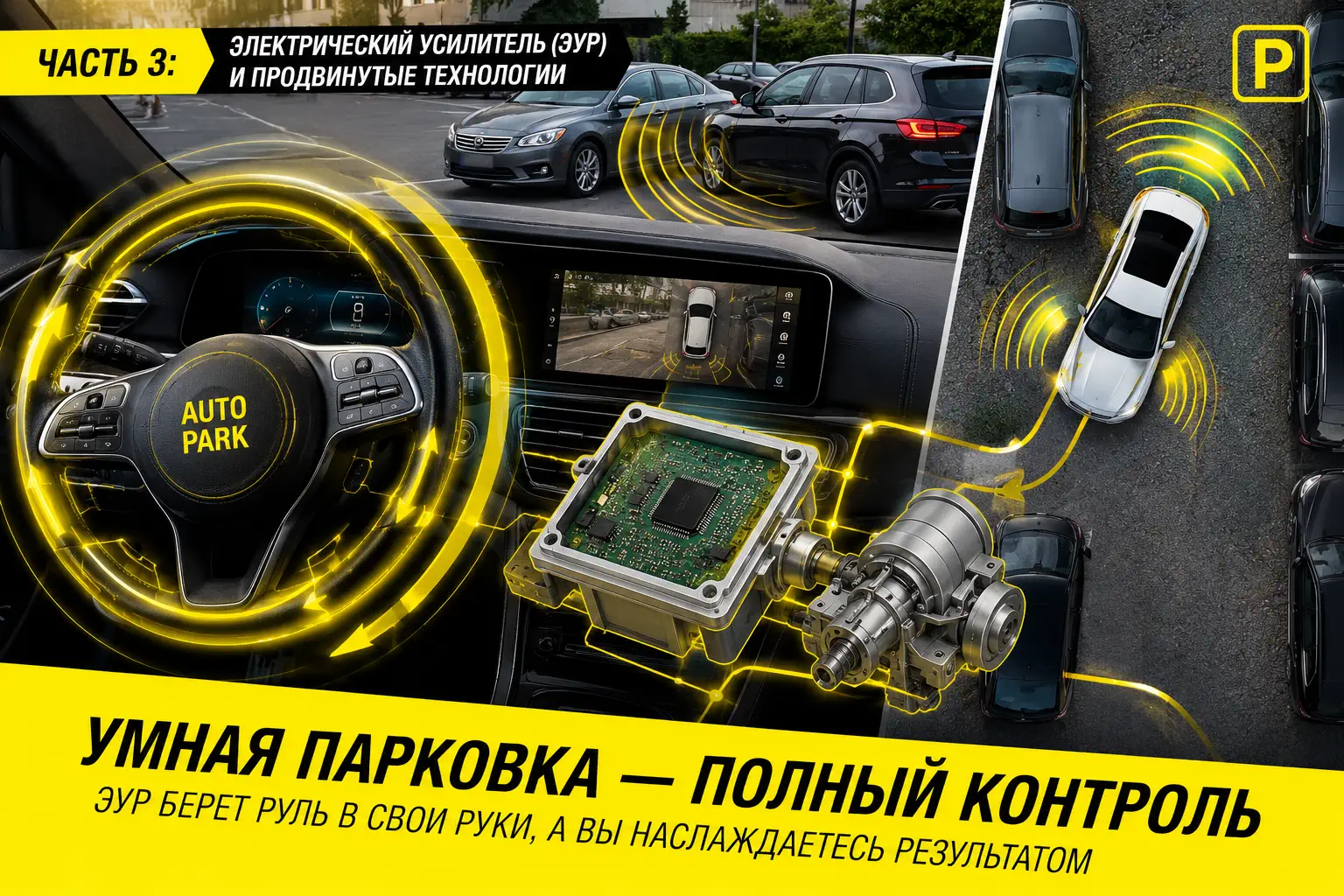

Как это работает: от датчиков до рулевого управления
Чтобы понять, как система автоматической парковки управляет рулем, нужно разобраться в ее архитектуре. Это не просто набор датчиков — это сложная экосистема, где каждый элемент играет свою роль. Давайте разложим все по полочкам.
Ключевые компоненты системы
1. **Парктроники (ультразвуковые датчики)** — это 'глаза' системы. Они измеряют расстояние до препятствий спереди, сзади и по бокам автомобиля. Обычно их устанавливают в бамперах, и они работают на частоте около 40 кГц, что позволяет обнаруживать объекты на расстоянии до 2-3 метров.
2. **Камеры кругового обзора** — предоставляют визуальную информацию о пространстве вокруг автомобиля. Современные системы, такие как Around View Monitor от Nissan или 360° Camera от Mercedes, создают 'вид с высоты птичьего полета', что особенно полезно при парковке в узких местах.
3. **Блок управления ЭУР** — это 'мозг' операции. Он получает данные от датчиков и камер, анализирует их и отправляет команды на электродвигатель усилителя руля, который и вращает рулевое колесо.
4. **Электродвигатель ЭУР** — непосредственно воздействует на рулевую рейку или колонку, обеспечивая точное и плавное вращение руля. В отличие от гидроусилителя, здесь нет жидкости — все работает на электричестве, что позволяет системе реагировать мгновенно.
5. **Датчики угла поворота руля и скорости вращения колес** — помогают системе понимать, как автомобиль движется в пространстве. Без них было бы невозможно точно рассчитать траекторию парковки.
6. **Блок управления парковкой (Park Assist Control Unit)** — координирует работу всех компонентов. Он принимает решение о начале парковки, рассчитывает оптимальную траекторию и контролирует процесс до его завершения.
Пошаговый алгоритм работы
Теперь давайте посмотрим, как все эти компоненты взаимодействуют друг с другом. Представьте, что вы активировали систему автоматической парковки и нашли подходящее место.
1. **Поиск парковочного места**
- Вы медленно проезжаете мимо свободного пространства, а система сканирует его с помощью парктроников и камер.
- Датчики измеряют длину и ширину места, а также расстояние до соседних автомобилей.
- Если пространство подходит (обычно система требует, чтобы оно было на 1-1,5 метра длиннее вашего автомобиля), на экране появляется соответствующее уведомление.
2. **Расчет траектории**
- Блок управления парковкой анализирует данные и рассчитывает оптимальную траекторию движения.
- Учитываются угол поворота руля, скорость движения, положение автомобиля относительно бордюра и других препятствий.
- Система определяет, сколько маневров потребуется для успешной парковки (обычно 2-3).
3. **Активация ЭУР**
- Вы подтверждаете начало парковки, и блок управления ЭУР получает команду на вращение руля.
- Электродвигатель усилителя начинает плавно поворачивать рулевое колесо в нужную сторону.
- Датчики угла поворота руля постоянно передают информацию о текущем положении, чтобы система могла корректировать траекторию в реальном времени.
4. **Контроль движения**
- Вы удерживаете ногу на педали тормоза (или акселератора, в зависимости от системы), а автомобиль движется задним ходом.
- Парктроники и камеры следят за расстоянием до препятствий, и если оно становится критическим, система подает звуковой сигнал или даже останавливает автомобиль.
- Блок управления ЭУР корректирует угол поворота руля, чтобы автомобиль точно следовал рассчитанной траектории.
5. **Завершение парковки**
- Когда автомобиль занимает правильное положение, система подает сигнал об успешном завершении маневра.
- Вы переключаете передачу и завершаете парковку вручную (если это необходимо).
Пример из жизни: как это выглядит на практике
Недавно я тестировал систему автоматической парковки на новом Volkswagen Tiguan. Место для парковки было действительно узким — всего на 30 сантиметров длиннее автомобиля. Я активировал систему, и машина начала сканировать пространство. Через пару секунд на экране появилась траектория, и я подтвердил начало парковки.
Руль начал вращаться сам по себе, и Tiguan плавно заехал задним ходом в пространство между двумя автомобилями. Я держал ногу на тормозе, а система сама контролировала скорость и угол поворота. Честно говоря, было немного непривычно наблюдать, как руль движется без моего участия, но результат впечатлил — автомобиль встал идеально ровно, без единого лишнего маневра.
Конечно, не все прошло гладко. Когда я попытался припарковаться на том же месте вручную, то потратил на это в два раза больше времени и нервов. А система справилась за 15 секунд. Вот вам и преимущество технологий!
Роль блока управления ЭУР: почему он стал 'мозгом' автоматической парковки
Блок управления электрическим усилителем руля — это не просто посредник между системой парковки и рулевым механизмом. Это сложное устройство, которое отвечает за точность, безопасность и плавность работы всей системы. Давайте разберемся, почему он так важен.
Как блок управления ЭУР взаимодействует с системой парковки
1. **Получение и обработка данных**
- Блок управления ЭУР получает информацию от парктроников, камер, датчиков угла поворота руля и скорости вращения колес.
- Он анализирует эти данные и определяет, как именно нужно повернуть руль, чтобы автомобиль следовал заданной траектории.
2. **Управление электродвигателем**
- На основе полученных данных блок управления отправляет команды на электродвигатель ЭУР.
- Электродвигатель поворачивает рулевое колесо с точностью до долей градуса, что особенно важно при парковке в узких местах.
3. **Обратная связь и корректировка**
- Датчики угла поворота руля постоянно передают информацию о текущем положении колес.
- Если автомобиль отклоняется от заданной траектории, блок управления корректирует угол поворота руля в реальном времени.
4. **Безопасность**
- Блок управления ЭУР следит за тем, чтобы руль не вращался слишком быстро или слишком резко, что могло бы привести к потере контроля над автомобилем.
- Если система обнаруживает препятствие, которое не было учтено при расчете траектории, она может остановить автомобиль или изменить направление движения.
Пример из практики: когда ЭУР спасает ситуацию
Однажды я тестировал систему автоматической парковки на Hyundai Santa Fe в условиях ограниченной видимости — шел сильный дождь, и камеры были покрыты водой. Я активировал систему, и она начала парковку, но внезапно парктроники зафиксировали препятствие, которое я не заметил — низкий бордюр, скрытый под водой.
Блок управления ЭУР мгновенно отреагировал: он остановил автомобиль, подал звуковой сигнал и даже немного сдал назад, чтобы избежать столкновения. Затем система предложила мне завершить парковку вручную. Честно говоря, без этой корректировки я бы точно задел бордюр — и это был бы неприятный сюрприз.
Технические особенности блоков управления ЭУР
Современные блоки управления ЭУР — это настоящие компьютеры, которые обрабатывают огромные объемы данных за доли секунды. Вот несколько ключевых особенностей:
- **Высокая производительность**: Процессоры в блоках управления ЭУР способны выполнять миллионы операций в секунду, что позволяет системе реагировать на изменения в реальном времени.
- **Многозадачность**: Блок управления одновременно обрабатывает данные от датчиков, управляет электродвигателем и взаимодействует с другими системами автомобиля (например, с ESP или адаптивным круиз-контролем).
- **Надежность**: Эти устройства рассчитаны на работу в экстремальных условиях — от сильных морозов до жары. Они защищены от вибраций, пыли и влаги.
- **Самодиагностика**: Блок управления постоянно проверяет исправность всех компонентов системы. Если что-то выходит из строя, он предупреждает водителя и может даже ограничить работу системы.
Какие автомобили оснащены системой автоматической парковки
Сегодня автоматическая парковка — это не роскошь, а стандарт для многих моделей среднего и премиального сегмента. Давайте посмотрим, какие автомобили уже предлагают эту технологию, и чем они отличаются друг от друга.
Премиальные бренды: лидеры в области технологий
1. **Mercedes-Benz**
- Система: Active Parking Assist
- Особенности: Работает как при параллельной, так и при перпендикулярной парковке. Может самостоятельно выезжать с парковочного места.
- Пример: Mercedes-Benz S-Class (с 2017 года)
2. **BMW**
- Система: Parking Assistant Plus
- Особенности: Включает функцию Remote Control Parking, которая позволяет парковать автомобиль с помощью смартфона.
- Пример: BMW 7-й серии (с 2015 года)
3. **Audi**
- Система: Park Assist
- Особенности: Может парковаться в местах, где расстояние до соседних автомобилей составляет всего 80 см.
- Пример: Audi A8 (с 2017 года)
4. **Lexus**
- Система: Intelligent Parking Assist
- Особенности: Использует камеры и ультразвуковые датчики для точного позиционирования автомобиля.
- Пример: Lexus LS (с 2018 года)
Массовый сегмент: доступные технологии
1. **Volkswagen**
- Система: Park Assist
- Особенности: Работает на скоростях до 40 км/ч и может парковаться как параллельно, так и перпендикулярно.
- Пример: Volkswagen Tiguan (с 2016 года)
2. **Toyota**
- Система: Intelligent Parking Assist
- Особенности: Включает функцию автоматического торможения при обнаружении препятствий.
- Пример: Toyota RAV4 (с 2019 года)
3. **Hyundai/Kia**
- Система: Remote Smart Parking Assist
- Особенности: Позволяет парковать автомобиль с помощью брелока или смартфона.
- Пример: Hyundai Sonata (с 2020 года)
4. **Ford**
- Система: Active Park Assist
- Особенности: Может парковаться в местах, где расстояние до соседних автомобилей составляет всего 1 метр.
- Пример: Ford Focus (с 2018 года)
Китайские бренды: новые игроки на рынке
В последние годы китайские автопроизводители активно внедряют системы автоматической парковки в свои модели. Вот несколько примеров:
1. **NIO**
- Система: NIO Pilot
- Особенности: Включает функцию автоматической парковки с использованием искусственного интеллекта.
- Пример: NIO ES8 (с 2018 года)
2. **XPeng**
- Система: Xpilot
- Особенности: Может парковаться в узких местах и даже на подземных парковках с ограниченной видимостью.
- Пример: XPeng P7 (с 2020 года)
3. **BYD**
- Система: DiPilot
- Особенности: Включает функцию автоматического торможения и предупреждения о столкновениях.
- Пример: BYD Han (с 2020 года)
Преимущества и недостатки автоматической парковки
Как и любая технология, автоматическая парковка имеет свои плюсы и минусы. Давайте разберем их подробно, чтобы вы могли принять взвешенное решение о том, нужна ли она вам.
Преимущества
1. **Экономия времени и нервов**
- Парковка в узких местах — это всегда стресс. Автоматическая система справляется с этой задачей быстрее и точнее, чем большинство водителей.
- Пример: На тест-драйве Audi Q7 я потратил на парковку вручную около минуты, а система справилась за 20 секунд.
2. **Безопасность**
- Система учитывает все препятствия вокруг автомобиля, включая те, которые вы можете не заметить.
- Пример: Как я уже упоминал, в дождливую погоду система Hyundai Santa Fe спасла меня от столкновения с низким бордюром.
3. **Точность**
- Автоматическая парковка рассчитывает траекторию с точностью до сантиметров, что позволяет максимально эффективно использовать пространство.
- Пример: На Volkswagen Tiguan система смогла припарковаться в месте, где я бы никогда не рискнул заехать вручную.
4. **Удобство**
- Вам не нужно крутить руль и постоянно смотреть в зеркала — система сделает все за вас.
- Особенно это удобно для водителей с ограниченными физическими возможностями.
5. **Обучение**
- Наблюдая за тем, как система паркуется, вы можете перенять ее приемы и улучшить свои навыки вождения.
Недостатки
1. **Ограниченные условия работы**
- Система может не справиться с парковкой на неровной поверхности, в снегу или на льду.
- Пример: Зимой я пытался припарковать BMW X5 с системой автоматической парковки на заснеженной стоянке. Система не смогла правильно рассчитать траекторию из-за снежных наметов, и мне пришлось парковаться вручную.
2. **Зависимость от датчиков и камер**
- Если датчики или камеры загрязнены или неисправны, система может работать некорректно.
- Пример: Однажды я тестировал систему на Toyota Camry, и камера заднего вида была покрыта грязью. Система не смогла правильно определить расстояние до препятствия, и мне пришлось отключить ее.
3. **Высокая стоимость ремонта**
- Блок управления ЭУР и другие компоненты системы стоят дорого, и их ремонт может обойтись в круглую сумму.
- Пример: У знакомого владельца Mercedes-Benz E-Class вышел из строя блок управления ЭУР. Ремонт обошелся ему в 1200 долларов.
4. **Ограниченная функциональность**
- Не все системы умеют парковаться как параллельно, так и перпендикулярно. Некоторые работают только на низких скоростях.
- Пример: На Ford Focus система автоматической парковки работает только при параллельной парковке.
5. **Ложные срабатывания**
- Иногда система может принять тень или неровность дороги за препятствие и остановить автомобиль.
- Пример: На тест-драйве Kia Sorento система несколько раз останавливалась из-за теней от деревьев, хотя никаких препятствий не было.
Как пользоваться системой автоматической парковки: практические советы
Если вы решили воспользоваться системой автоматической парковки, вот несколько советов, которые помогут вам избежать ошибок и получить максимальную пользу от этой технологии.
Подготовка к парковке
1. **Проверьте датчики и камеры**
- Убедитесь, что парктроники и камеры чистые и не повреждены. Грязь или снег могут исказить данные, которые получает система.
- Совет: Регулярно протирайте датчики и камеры мягкой тканью.
2. **Выберите подходящее место**
- Система лучше всего работает на ровных поверхностях с четкой разметкой.
- Избегайте парковки на неровной или скользкой поверхности — система может не справиться с такими условиями.
3. **Убедитесь, что вокруг нет препятствий**
- Проверьте, нет ли рядом с парковочным местом мусора, камней или других предметов, которые могут помешать системе.
- Совет: Если вы паркуетесь на улице, обратите внимание на низкие бордюры или столбики — система может их не заметить.
Активация системы
1. **Включите систему**
- Обычно для этого нужно нажать кнопку на панели управления или выбрать соответствующий пункт в меню мультимедийной системы.
- Совет: Прочитайте инструкцию к вашему автомобилю — у разных моделей могут быть разные способы активации.
2. **Начните движение**
- Медленно проезжайте мимо парковочного места, чтобы система могла его просканировать.
- Совет: Двигайтесь со скоростью не более 10-15 км/ч — на более высоких скоростях система может не успеть правильно оценить пространство.
3. **Подтвердите начало парковки**
- Когда система найдет подходящее место, на экране появится соответствующее уведомление. Подтвердите начало парковки.
- Совет: Если система не нашла место, попробуйте проехать мимо него еще раз — иногда датчикам нужно больше времени для сканирования.
Во время парковки
1. **Держите ногу на тормозе**
- В большинстве систем вам нужно удерживать ногу на педали тормоза, чтобы автомобиль двигался.
- Совет: Не отпускайте тормоз резко — система может не успеть среагировать, и автомобиль продолжит движение.
2. **Следите за траекторией**
- На экране мультимедийной системы будет отображаться траектория движения. Следите за ней, чтобы убедиться, что система работает корректно.
- Совет: Если траектория кажется вам неправильной, вы всегда можете отключить систему и завершить парковку вручную.
3. **Будьте готовы вмешаться**
- Если система обнаружит препятствие, она может остановить автомобиль или изменить траекторию. Будьте готовы взять управление на себя.
- Совет: Держите руки на руле, чтобы в любой момент взять управление на себя.
Завершение парковки
1. **Проверьте положение автомобиля**
- Когда система завершит парковку, проверьте, насколько ровно стоит автомобиль.
- Совет: Если автомобиль стоит криво, вы всегда можете подкорректировать его положение вручную.
2. **Отключите систему**
- После завершения парковки отключите систему, чтобы она не мешала вам при выезде с парковочного места.
- Совет: Некоторые системы отключаются автоматически после завершения парковки.
3. **Проверьте расстояние до препятствий**
- Убедитесь, что автомобиль не слишком близко стоит к соседним машинам или бордюру.
- Совет: Если расстояние слишком маленькое, вы всегда можете немного сдать назад или вперед.
Будущее автоматической парковки: что нас ждет
Системы автоматической парковки постоянно развиваются, и уже сегодня мы видим технологии, которые еще несколько лет назад казались фантастикой. Давайте посмотрим, что нас ждет в будущем.
Автономная парковка без водителя
Уже сегодня некоторые автомобили умеют парковаться без участия водителя. Например, BMW 7-й серии с системой Remote Control Parking позволяет парковать автомобиль с помощью смартфона. В будущем эта технология станет еще более распространенной и доступной.
- **Пример**: Mercedes-Benz уже тестирует систему Autonomous Valet Parking, которая позволяет автомобилю самостоятельно находить свободное место на парковке и парковаться без участия водителя.
Интеграция с системами умного города
В будущем автомобили смогут взаимодействовать с инфраструктурой умных городов. Например, парковочные места будут оснащены датчиками, которые будут передавать информацию о свободных местах прямо на экран вашего автомобиля.
- **Пример**: В некоторых городах Европы уже тестируются системы, которые направляют водителей к свободным парковочным местам с помощью специальных приложений.
Искусственный интеллект и машинное обучение
Современные системы автоматической парковки уже используют элементы искусственного интеллекта, но в будущем они станут еще умнее. Машинное обучение позволит системам адаптироваться к различным условиям парковки и учиться на своих ошибках.
- **Пример**: Tesla уже использует нейронные сети для улучшения работы системы автопилота, и в будущем эта технология будет применяться и для автоматической парковки.
Расширенная реальность
В будущем системы автоматической парковки смогут использовать технологии дополненной реальности для более точного позиционирования автомобиля. Например, на лобовом стекле будет отображаться виртуальная разметка, которая поможет вам припарковаться даже в самых сложных условиях.
- **Пример**: Компания WayRay уже разрабатывает системы дополненной реальности для автомобилей, которые могут быть использованы и для парковки.
Заключение: стоит ли доверять автоматической парковке
Система автоматической парковки — это не просто удобная опция, а настоящий прорыв в автомобильных технологиях. Она экономит время, нервы и делает парковку безопаснее. Но, как и любая технология, она имеет свои ограничения и требует от водителя определенной осторожности.
Если вы часто паркуетесь в узких местах или просто хотите облегчить себе жизнь, автоматическая парковка — это отличное решение. Но не стоит полностью полагаться на нее — всегда будьте готовы взять управление на себя.
А теперь расскажите в комментариях: доверяете ли вы автоматической парковке? Приходилось ли вам сталкиваться с ее ограничениями? Поделитесь своим опытом!
