На катере можно иметь мощный двигатель, хороший гребной винт и идеально настроенное управление, но если валовая линия собрана с перекосом или изношен дейдвудный подшипник, вся эта мощность быстро превращается в вибрацию, шум и дорогой ремонт. Прямая валовая линия кажется простой только на первый взгляд: двигатель передаёт вращение непосредственно на гребной вал, вал — на винт, а корпус лодки воспринимает возникающие нагрузки. На практике между этими узлами работает целая система деталей, где каждый миллиметр соосности имеет значение.
Устройство и ремонт прямой валовой линии (Inboard Shaft Drive) на катерах и яхтах особенно актуальны для владельцев водного транспорта с стационарными двигателями. Такая схема проверена десятилетиями и до сих пор используется на прогулочных катерах, моторных яхтах, рабочих судах, рыболовных лодках и многих других типах судов. Она надёжна, ремонтопригодна и хорошо переносит длительную эксплуатацию — но только при правильном монтаже и регулярном обслуживании.
В этой статье разберём всю цепочку от двигателя до гребного винта: из чего состоит прямая валовая линия, как работает дейдвуд, зачем нужен упорный подшипник, почему появляется вибрация, как диагностировать биение вала и когда требуется ремонт или замена деталей. Отдельно поговорим о центровке двигателя, состоянии сальника гребного вала, выборе материалов и типичных ошибках владельцев.
И да, здесь есть один неприятный момент. Небольшую вибрацию многие годами считают «особенностью конкретного катера». А потом выясняется, что из-за неё уже разбиты опоры двигателя, изношены подшипники и появился люфт в соединении вал–винт. Тут уж как фишка ляжет — но лучше не доводить до этого.
Как устроена прямая валовая линия на катере или яхте
Прямая валовая линия, или Inboard Shaft Drive, представляет собой механическую систему передачи крутящего момента от стационарного двигателя непосредственно к гребному винту. В отличие от водомётного движителя здесь нет отдельного водомётного насоса, а винт находится снаружи корпуса и работает в потоке воды.

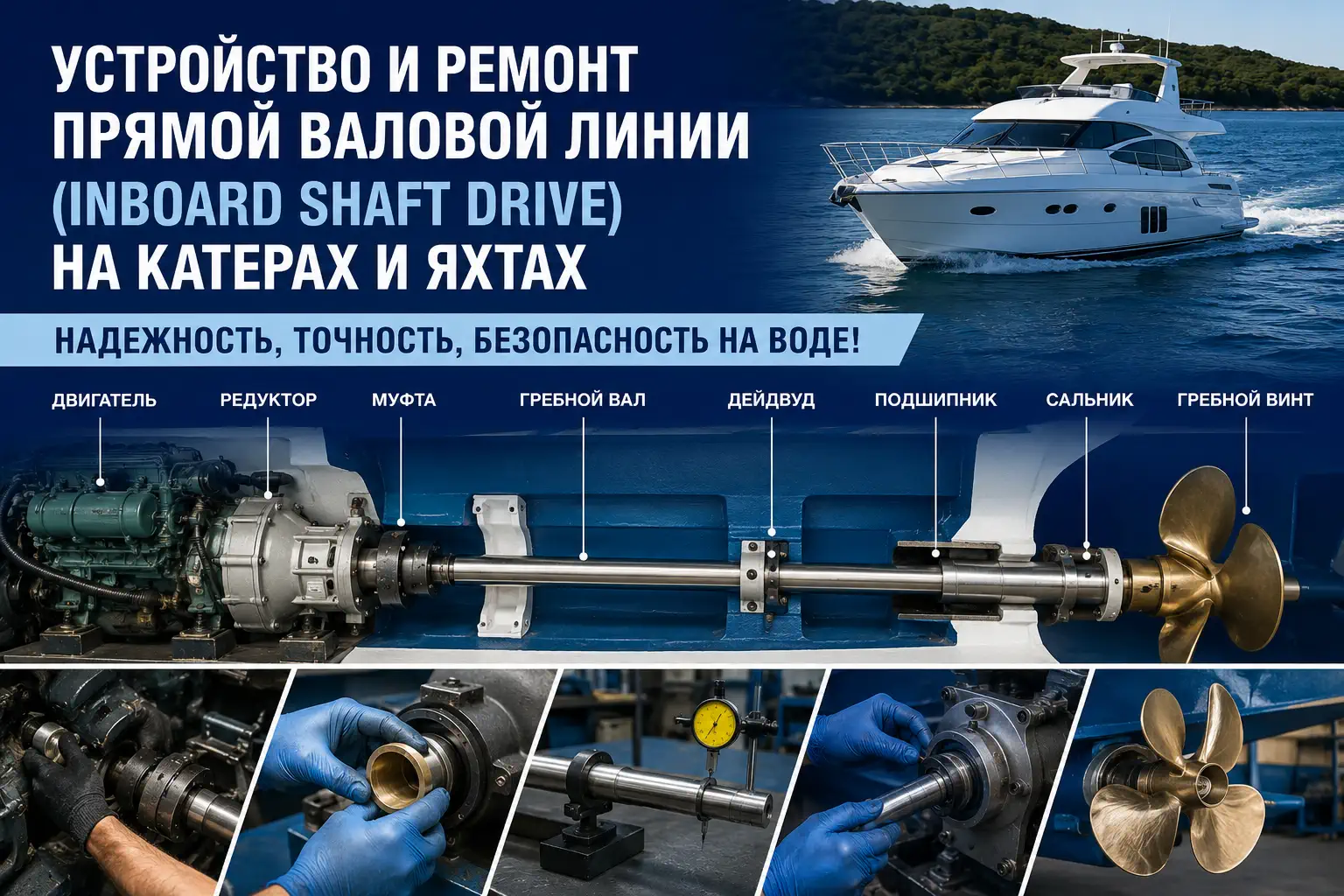

Типовая схема выглядит примерно так:
Двигатель → редуктор → эластичная муфта → гребной вал → дейдвуд → сальник → подшипник → гребной винт
Конструкция может отличаться в зависимости от проекта судна. Например, упорный подшипник может находиться отдельно от редуктора или быть встроен в трансмиссию. На небольших катерах некоторые узлы объединяют конструктивно.
Основные элементы валовой линии
- Стационарный двигатель — источник мощности.
- Морской редуктор — изменяет частоту вращения и направление вращения, а также передаёт тяговую нагрузку.
- Эластичная муфта — компенсирует небольшие относительные перемещения двигателя и трансмиссии.
- Гребной вал — передаёт крутящий момент на винт.
- Дейдвудная труба — конструктивно защищает вал в месте прохода через корпус.
- Дейдвудный подшипник — поддерживает вал и воспринимает радиальные нагрузки.
- Сальник или торцевое уплотнение — препятствует поступлению воды внутрь корпуса.
- Гребной винт — преобразует вращение в тягу.
- Упорный подшипник — воспринимает осевое усилие, создаваемое винтом.
Почему соосность валовой линии имеет решающее значение
При работе двигателя гребной вал должен вращаться вокруг своей расчётной оси. Если ось редуктора и ось валопровода не совпадают, появляется дополнительная нагрузка. Особенно опасна ситуация, когда после ремонта двигателя его установили чуть выше, ниже или со смещением, а центровку «подправили на глаз».
Так делать нельзя.
Даже если на холостом ходу всё выглядит нормально, под нагрузкой вибрация может резко увеличиваться. Со временем страдают муфта, подшипники, уплотнение, опоры двигателя и сам гребной вал.
Что происходит при неправильной центровке
- появляется постоянная или переменная вибрация;
- нагреваются подшипники;
- ускоряется износ дейдвудного подшипника;
- разрушается эластичный элемент муфты;
- возникает течь через сальник;
- увеличивается нагрузка на редуктор;
- появляется неравномерный износ шлицевых и фланцевых соединений;
- в тяжёлых случаях возникает усталостное повреждение вала.
Гребной вал: материал, размеры и типичные повреждения
Гребной вал работает в крайне неприятных условиях: постоянное вращение, вода, солёная среда, вибрация и переменная нагрузка. Поэтому к материалу предъявляются серьёзные требования.
В судовой практике применяют нержавеющие стали, бронзовые сплавы и специальные высокопрочные материалы. Конкретный материал выбирают с учётом диаметра, мощности двигателя, длины вала, оборотов и условий эксплуатации.
Диаметр вала нельзя подбирать только по принципу «поставим потолще — будет надёжнее». Более толстый вал действительно может обладать большим запасом прочности, но он тяжелее, изменяет динамику системы и требует соответствующего оборудования и подшипников.
Что повреждает гребной вал
Один из наиболее распространённых сценариев — удар винтом о подводное препятствие. Иногда повреждение кажется незначительным. Винт продолжает вращаться, катер идёт своим ходом, владелец решает пока ничего не делать.
А вот это уже плохая идея.
После удара вал может получить небольшое остаточное искривление. На малых оборотах оно почти незаметно, а при увеличении частоты вращения появляется сильное биение. Одновременно может измениться посадка винта на конусе или возникнуть повреждение шпонки.
Проверку прямолинейности гребного вала выполняют после демонтажа, используя поверочную плиту, центры и измерительный инструмент. Допустимое биение определяется конструкцией конкретной валовой линии и требованиями производителя — универсального значения «для всех катеров» не существует.
Дейдвудная труба и подшипник гребного вала
Дейдвуд — это участок, через который вал проходит через корпус судна. Он должен одновременно обеспечивать механическую поддержку и герметичность.
Внутри дейдвуда обычно расположен подшипник скольжения или иной опорный элемент. В водяных системах охлаждение и смазка часто обеспечиваются забортной водой. В других конструкциях используется масло или специальная смазочная система.
Признаки износа дейдвудного подшипника
- заметный радиальный люфт вала;
- вибрация, усиливающаяся с оборотами;
- нехарактерный гул или шум;
- локальный перегрев;
- следы разрушения резины или композитного материала;
- необычное изменение положения вала относительно дейдвуда.
Если подшипник изношен, замена «только сальника» проблему не решит. Это одна из тех ситуаций, когда попытка сэкономить приводит к повторной разборке.
Сальник гребного вала и герметичность корпуса
Уплотнение гребного вала — один из самых ответственных узлов. Его задача проста: вал должен вращаться, а вода при этом не должна поступать внутрь корпуса.
На катерах применяются традиционные набивные сальники, механические торцевые уплотнения и современные безводные или специализированные системы. Каждый вариант имеет собственные требования к регулировке и обслуживанию.
Почему появляется течь
- износ уплотнительного элемента;
- неправильная регулировка набивного сальника;
- биение гребного вала;
- коррозия или повреждение поверхности вала;
- неправильная центровка;
- старение материала уплотнения.
Муфта и соединение двигателя с гребным валом
Эластичная муфта соединяет редуктор с валопроводом и позволяет системе компенсировать небольшие перемещения. Но слово «эластичная» не означает «можно не центровать».
Муфта не предназначена для компенсации грубого перекоса. Если двигатель установлен с существенным смещением, эластичный элемент будет постоянно работать в ненормальном режиме.
При обслуживании проверяют состояние резины или другого упругого материала, болтовые соединения, фланцы, шлицы и наличие следов перегрева или неравномерного износа.
Отдельно стоит проверить затяжку крепежа. Ослабший фланец способен создать впечатление серьёзной неисправности редуктора, хотя причина окажется значительно проще.
Как правильно выполнять центровку валовой линии
Центровка валовой линии — одна из наиболее важных операций после установки двигателя, ремонта редуктора или демонтажа валопровода.
Общий принцип такой: двигатель устанавливают относительно валовой линии, а не наоборот. При этом учитывают не только положение на стоянке, но и конструктивные особенности корпуса и установки двигателя.
Типовая последовательность работ
- Осмотреть крепления двигателя и состояние опор.
- Проверить положение двигателя относительно продольной оси.
- Осмотреть фланцевое соединение.
- Проверить зазор и параллельность сопрягаемых поверхностей.
- Выполнить необходимые регулировки опор.
- Контролировать положение двигателя после каждой корректировки.
- Проверить свободное вращение вала.
- После сборки выполнить контрольный запуск и оценить вибрацию.
Главное — не пытаться выставлять валовую линию «по ощущениям». Глазомер хорош для парковки автомобиля. Здесь он не работает.
Диагностика вибрации прямой валовой линии
Вибрация — пожалуй, самая частая жалоба владельцев катеров с прямым приводом. Но сама по себе вибрация ничего конкретного не говорит. Причиной может быть винт, вал, подшипник, муфта, редуктор, двигатель или даже неправильная работа опор.
| Симптом | Возможная причина | Что проверять |
| Вибрация на определённых оборотах | Дисбаланс, резонанс, вал, винт | Винт, биение вала, центровку |
| Постоянный гул | Подшипник | Люфт, температуру, состояние опоры |
| Течь воды | Сальник или биение вала | Уплотнение и соосность |
| Вибрация после ремонта двигателя | Смещение агрегата | Центровку двигателя |
| Сильная вибрация после удара | Погнут вал или повреждён винт | Винт и геометрию вала |
Есть ещё один полезный ориентир: зависимость вибрации от оборотов. Если проблема появляется только в узком диапазоне, нельзя сразу исключать резонанс. Если же вибрация стабильно усиливается с увеличением оборотов, вероятность механического дисбаланса или геометрической проблемы выше.
Ремонт прямой валовой линии: что обычно приходится менять
Ремонт прямой валовой линии на катере может быть совсем небольшим — например, замена сальника или эластичной муфты. Но иногда приходится полностью демонтировать вал.
Замена дейдвудного подшипника
Если рабочий зазор превышает допустимый или материал подшипника разрушен, его меняют. При этом важно проверить состояние посадочного места и самого вала. Поставить новый подшипник на повреждённый вал — значит практически заранее подготовить повторный ремонт.
Ремонт или замена гребного вала
Если вал имеет допустимую геометрию и повреждение можно устранить технологически безопасным способом, его ремонтируют. При серьёзной деформации, коррозионном повреждении или усталостных трещинах правильнее изготовить новый вал по исходным размерам и требованиям производителя.
Ремонт сальникового узла
В зависимости от конструкции меняют набивку, уплотнительные кольца, торцевые элементы или весь комплект. После работы обязательно контролируют герметичность.
Ремонт фланцевого соединения
Если обнаружен износ посадки, повреждение резьбы, разбитые отверстия или деформация фланца, простая замена крепежа может оказаться недостаточной. Соединение должно обеспечивать правильную передачу крутящего момента без паразитных перемещений.
Гребной винт и его влияние на всю валовую линию
Винт напрямую связан с работой всего привода. Даже идеально отцентрованный вал не спасёт от вибрации, если винт погнут, имеет повреждённую лопасть или нарушен баланс.
После контакта с камнем, топляком или другим препятствием винт необходимо внимательно осмотреть. Иногда одна лопасть отличается от остальных буквально на небольшую величину — но при нескольких тысячах оборотов эта мелочь превращается в серьёзную динамическую нагрузку.
Также имеет значение соответствие винта двигателю и редуктору. Неправильный шаг или диаметр могут привести к перегрузке двигателя либо, наоборот, к работе вне оптимального режима.
Поэтому при ремонте Inboard Shaft Drive я всегда рассматриваю винт не как отдельную деталь, а как часть единой системы.
Преимущества и недостатки прямого валового привода
Плюсы
- простая и понятная механическая конструкция;
- высокая ремонтопригодность;
- хорошая эффективность передачи мощности;
- отсутствие сложной гидравлической системы водомёта;
- возможность длительной эксплуатации;
- предсказуемое техническое обслуживание;
- хорошая пригодность для тяжёлых режимов работы.
- винт и вал находятся под водой и уязвимы для ударов;
- требуется точная центровка;
- вибрация быстро распространяется на корпус;
- для ремонта некоторых узлов требуется подъём судна;
- дейдвудный узел требует регулярного контроля;
- конструкция менее удобна для мелководья, чем некоторые альтернативные движители.
Прямая валовая линия или водомёт: что выбрать
Сравнивать эти движители нужно не по принципу «какой лучше», а по условиям эксплуатации.
| Параметр | Прямой вал | Водомёт |
| Ремонтопригодность | Высокая | Зависит от конструкции |
| Защита рабочего органа | Ниже | Выше |
| Мелководье | Есть ограничения | Обычно удобнее |
| Механическая простота | Высокая | Ниже |
| Требования к центровке | Высокие | Иные по характеру |
| Типичные применения | Катера, яхты, рабочие суда | Скоростные суда, мелководье |
Если судно рассчитано на длительные переходы, эксплуатацию в море и регулярные технические работы, прямая валовая линия остаётся очень здравым решением.
Практический сценарий: вибрация после удара винтом
Представим вполне реальную ситуацию. Катер идёт нормально, затем происходит контакт с подводным препятствием. Владелец визуально осматривает винт и видит только небольшую вмятину на одной лопасти.
После этого на 1800–2200 об/мин появляется вибрация.
Первая ошибка — заменить только винт и не проверить вал. Вторая — продолжать эксплуатацию, потому что «катер же идёт».
Правильный подход другой: поднять судно, осмотреть винт, проверить посадку на валу, состояние шпонки и резьбового соединения, измерить биение вала, осмотреть дейдвудный подшипник и только потом принимать решение о ремонте.
Если повреждение ограничилось винтом — отлично. Его ремонтируют или заменяют, балансируют, после чего проводят контроль. Если же вал погнут, ремонт становится более серьёзным.
Вот здесь и проявляется главное преимущество правильно обслуживаемого Inboard Shaft Drive: система хорошо диагностируется. Не приходится гадать на кофейной гуще — последовательная проверка быстро сужает круг причин.
Регламент обслуживания валовой линии
Владельцу не обязательно разбираться в каждой технической мелочи. Но знать основные контрольные точки полезно.
- осматривать винт после любого контакта с препятствием;
- контролировать наличие вибрации и новых шумов;
- проверять герметичность дейдвуда;
- следить за состоянием сальника;
- контролировать люфт вала;
- проверять крепление двигателя и редуктора;
- проводить центровку после серьёзного демонтажа двигателя;
- осматривать муфту при плановом обслуживании;
- проверять состояние подшипника в соответствии с регламентом производителя.
Сколько стоит ремонт валовой линии
У ремонта валовой линии катера нет одной универсальной цены. Стоимость формируется после определения конкретной неисправности.
На неё влияют:
- тип и размер судна;
- доступ к валопроводу;
- необходимость подъёма судна;
- конструкция дейдвуда;
- диаметр и материал вала;
- стоимость подшипников и уплотнений;
- необходимость демонтажа двигателя или редуктора;
- ремонт или изготовление нового вала;
- ремонт и балансировка винта;
- необходимость точной центровки после сборки.
Что я рекомендую проверить перед выходом на воду
Если судно долго стояло или недавно проходило ремонт, перед первым полноценным выходом стоит уделить валовой линии отдельное внимание.
- Осмотрите винт и вал.
- Проверьте отсутствие очевидного люфта.
- Осмотрите сальник и дейдвуд.
- Проверьте крепления двигателя и редуктора.
- Убедитесь, что после ремонта двигателя выполнена центровка.
- На первых оборотах прислушайтесь к новым звукам.
- Постепенно увеличивайте нагрузку, контролируя вибрацию.
- После пробного выхода ещё раз осмотрите узлы.
Главное о ремонте Inboard Shaft Drive
Прямая валовая линия — конструкция не новая, но именно в этом её сила. Здесь нет необходимости усложнять то, что прекрасно работает десятилетиями. Гребной вал, дейдвуд, подшипники, уплотнение, муфта, редуктор и винт образуют одну механическую систему, и надёжность определяется не отдельной дорогой деталью, а правильной работой всех узлов.
Устройство и ремонт прямой валовой линии (Inboard Shaft Drive) на катерах и яхтах прежде всего требуют точной диагностики. Вибрация не всегда означает неисправность винта, течь не всегда означает плохой сальник, а изношенная муфта иногда оказывается следствием неправильной центровки.
Поэтому я бы не советовал ждать, пока небольшой шум превратится в капитальный ремонт. Если после удара винтом появилась вибрация, после ремонта двигателя изменился характер работы или возле дейдвуда появилась вода — лучше разобраться сразу. Хорошо обслуженная валовая линия работает тихо, предсказуемо и долго. А это на воде дорогого стоит.
