Почему ваш вариатор может 'врать': секреты диагностики датчика положения стелек конусов
Представьте ситуацию: вы плавно разгоняетесь, двигатель работает ровно, но вдруг машина начинает дергаться, словно забыла, как правильно переключать передачи. Или еще хуже — на приборной панели загорается страшная надпись 'Check Engine', а бортовой компьютер выдает ошибку P0840 или P0841. Знакомо? Если у вас автомобиль с вариатором, скорее всего, проблема кроется в датчике положения стелек конусов. И вот тут начинается самое интересное.
Я не раз сталкивался с этой проблемой в своей практике. Помню, как ко мне приехал владелец Nissan Qashqai 2015 года с жалобами на рывки при разгоне. После диагностики выяснилось, что датчик положения стелек конусов передавал неверные данные контроллеру. В результате вариатор не мог точно определить расстояние между половинками шкива, что приводило к неправильному натяжению ремня и, как следствие, к рывкам. После замены датчика и калибровки система заработала как часы. Но как именно контроллер определяет это расстояние? И почему даже небольшая погрешность может вывести из строя весь вариатор? Давайте разберемся.
В этой статье вы узнаете:
- Как устроен датчик положения стелек конусов и почему он так важен для работы вариатора;
- Какие симптомы указывают на его неисправность и как их отличить от других проблем;
- Пошаговую методику диагностики датчика с помощью сканера и мультиметра;
- Как контроллер 'читает' сигналы датчика и преобразует их в реальное расстояние между конусами;
- Практические советы по обслуживанию и продлению срока службы вариатора.
Прежде чем углубляться в диагностику датчика, давайте вспомним, как устроен вариатор. В отличие от классической автоматической коробки передач, вариатор (CVT) не имеет фиксированных передаточных чисел. Вместо этого он использует систему из двух шкивов — ведущего и ведомого — и металлического ремня или цепи между ними. Каждый шкив состоит из двух конусов, которые могут сдвигаться и раздвигаться, изменяя эффективный диаметр шкива. Это позволяет плавно менять передаточное отношение без рывков и переключений.
Но как вариатор 'понимает', на какое расстояние нужно сдвинуть конусы? Здесь на сцену выходит датчик положения стелек конусов. Он отслеживает положение подвижных половинок шкива и передает эти данные контроллеру. Контроллер, в свою очередь, анализирует сигналы и регулирует давление в гидросистеме, чтобы точно установить нужное расстояние между конусами. Если датчик работает некорректно, вариатор теряет способность точно регулировать передаточное отношение, что приводит к рывкам, пробуксовкам и даже полному отказу коробки.
Почему датчик положения стелек конусов — это 'мозг' вариатора
Датчик положения стелек конусов — это не просто 'железка', а критически важный элемент, от которого зависит вся работа вариатора. Вот почему:
- Точность — залог плавности хода. Даже небольшая погрешность в показаниях датчика приводит к неправильному натяжению ремня. В результате ремень может проскальзывать или, наоборот, перетягиваться, что увеличивает износ и сокращает срок службы вариатора.
- Экономия топлива. Вариатор оптимизирует передаточное отношение для максимальной эффективности двигателя. Если датчик 'врет', контроллер не может правильно подобрать оптимальный режим работы, что приводит к перерасходу топлива.
- Защита от перегрузок. Контроллер использует данные датчика для предотвращения критических нагрузок на ремень и шкивы. Если датчик неисправен, вариатор может работать в режиме, который приведет к его быстрому износу или поломке.

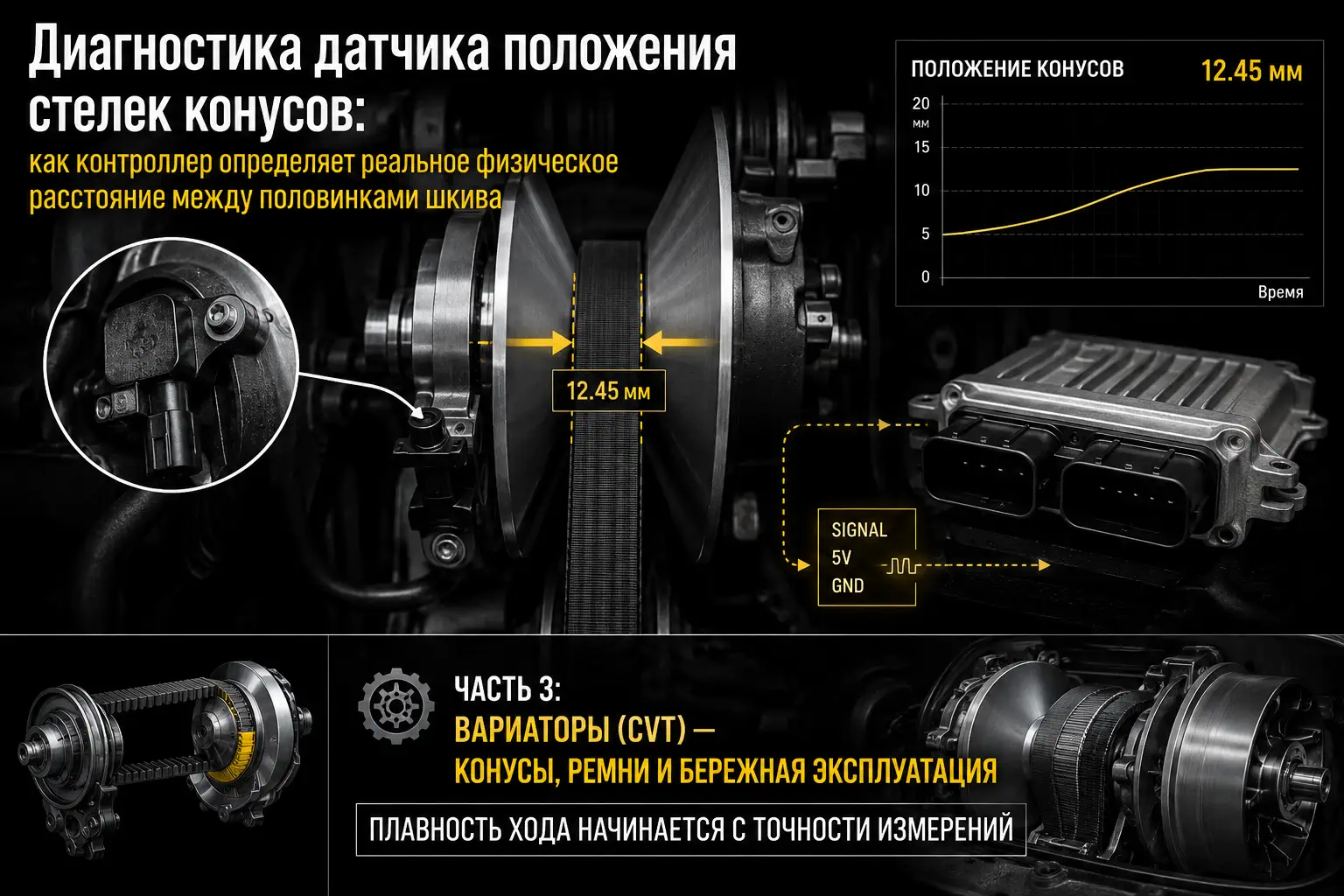

Как контроллер определяет расстояние между половинками шкива: технические детали
Теперь давайте разберемся, как именно контроллер 'читает' сигналы датчика и преобразует их в реальное физическое расстояние между конусами. Этот процесс можно разбить на несколько этапов:
1. Принцип работы датчика положения стелек конусов
Датчик положения стелек конусов — это, как правило, линейный датчик Холла или индуктивный датчик. Он устанавливается на подвижной части шкива и отслеживает ее перемещение. В большинстве современных вариаторов используется датчик Холла, который генерирует аналоговый или цифровой сигнал, пропорциональный положению стелек.
Вот как это работает на практике:
- Когда конусы сдвигаются или раздвигаются, подвижная часть датчика перемещается вместе с ними.
- Датчик генерирует сигнал, который изменяется в зависимости от положения стелек. Например, в аналоговых датчиках это может быть напряжение от 0 до 5 В, где 0 В соответствует минимальному расстоянию между конусами, а 5 В — максимальному.
- Контроллер считывает этот сигнал и преобразует его в реальное расстояние между конусами.
Контроллер вариатора использует сложные алгоритмы для преобразования сигнала датчика в физическое расстояние. Вот как это происходит:
- Калибровка датчика. При первом запуске или после замены датчика контроллер проводит калибровку. Он перемещает конусы в крайние положения и фиксирует минимальное и максимальное значение сигнала датчика. Эти значения сохраняются в памяти контроллера и используются для дальнейших расчетов.
- Линейная интерполяция. Контроллер использует линейную интерполяцию для определения текущего расстояния между конусами. Например, если минимальное значение сигнала датчика составляет 0,5 В (соответствует минимальному расстоянию), а максимальное — 4,5 В (максимальное расстояние), то при текущем значении 2,5 В контроллер определит, что расстояние между конусами составляет примерно 50% от максимального.
- Коррекция по температуре и нагрузке. Современные контроллеры учитывают температуру масла в вариаторе и нагрузку на двигатель для более точного определения расстояния. Например, при высокой температуре масло становится менее вязким, что может влиять на точность работы гидросистемы. Контроллер корректирует показания датчика с учетом этих факторов.
Недавно ко мне обратился владелец Nissan X-Trail 2017 года с жалобами на рывки при разгоне. После подключения диагностического сканера я обнаружил ошибку P0841 — 'Некорректный сигнал датчика положения стелек конусов'. Вот как я провел диагностику:
- Проверка сигнала датчика. С помощью сканера я считал текущее значение сигнала датчика. В режиме холостого хода оно составляло 1,2 В, что соответствовало норме. Однако при разгоне значение сигнала резко скакало, что указывало на неисправность датчика.
- Проверка проводки. Я осмотрел проводку датчика на предмет повреждений и окисления контактов. Все было в порядке.
- Проверка сопротивления датчика. С помощью мультиметра я измерил сопротивление датчика. Оно составляло 1,5 кОм, что было в пределах нормы (для этого автомобиля норма — 1,2–1,8 кОм).
- Проверка напряжения питания. Я измерил напряжение на контактах датчика. Оно составляло 5 В, что также соответствовало норме.
- Замена датчика. Поскольку все проверки указывали на неисправность самого датчика, я заменил его на новый. После замены и калибровки вариатор заработал плавно, без рывков.
Симптомы неисправности датчика положения стелек конусов: как не пропустить проблему
Неисправность датчика положения стелек конусов может проявляться по-разному. Вот основные симптомы, на которые стоит обратить внимание:
1. Рывки и толчки при разгоне
Это самый распространенный симптом. Если датчик передает неверные данные контроллеру, вариатор не может точно регулировать передаточное отношение. В результате ремень может проскальзывать или перетягиваться, что приводит к рывкам и толчкам при разгоне.
2. Загорание лампы 'Check Engine'
Контроллер постоянно мониторит сигналы датчика. Если он обнаруживает несоответствие между ожидаемыми и фактическими значениями, он записывает ошибку в память и зажигает лампу 'Check Engine'. Наиболее распространенные ошибки, связанные с датчиком положения стелек конусов:
- P0840 — 'Низкий уровень сигнала датчика положения стелек конусов';
- P0841 — 'Высокий уровень сигнала датчика положения стелек конусов';
- P0842 — 'Некорректный сигнал датчика положения стелек конусов'.
Если датчик передает неверные данные, контроллер может неправильно регулировать давление в гидросистеме. В результате ремень может проскальзывать на шкивах, что приводит к потере мощности и ускоренному износу ремня.
4. Переход в аварийный режим
В некоторых случаях контроллер может перевести вариатор в аварийный режим, ограничив максимальную скорость и мощность двигателя. Это защитная мера, которая предотвращает дальнейшее повреждение коробки передач.
5. Повышенный расход топлива
Если вариатор не может точно регулировать передаточное отношение, двигатель работает в неоптимальном режиме, что приводит к перерасходу топлива.
Диагностика датчика положения стелек конусов: пошаговая инструкция
Если вы заметили хотя бы один из перечисленных симптомов, пора провести диагностику датчика. Вот пошаговая инструкция, которая поможет вам сделать это самостоятельно:
1. Подготовка к диагностике
Для диагностики вам понадобятся:
- Диагностический сканер (например, Launch X431 или Autel MaxiCOM);
- Мультиметр;
- Набор инструментов для снятия защиты двигателя и доступа к датчику;
- Руководство по ремонту вашего автомобиля (для определения расположения датчика и его характеристик).
- Подключите диагностический сканер к разъему OBD-II.
- Запустите двигатель и дайте ему прогреться до рабочей температуры.
- Считайте ошибки из памяти контроллера. Если вы обнаружили ошибки, связанные с датчиком положения стелек конусов (например, P0840, P0841 или P0842), запишите их.
- Сотрите ошибки и проведите тестовую поездку. Если ошибки появляются снова, это указывает на неисправность датчика или проводки.
- Подключите сканер и перейдите в режим 'Данные в реальном времени'.
- Найдите параметр 'Сигнал датчика положения стелек конусов' (может называться по-разному в зависимости от модели автомобиля).
- Запустите двигатель и наблюдайте за изменением сигнала при перемещении селектора передач и разгоне. В норме сигнал должен плавно изменяться в пределах от минимального до максимального значения (например, от 0,5 до 4,5 В).
- Если сигнал скачет или выходит за пределы нормы, это указывает на неисправность датчика.
- Отсоедините разъем датчика.
- Осмотрите контакты на предмет окисления или повреждений.
- Проверьте проводку на предмет обрывов или короткого замыкания с помощью мультиметра.
- Измерьте сопротивление между контактами разъема. В норме оно должно соответствовать спецификациям производителя (например, 1,2–1,8 кОм для Nissan X-Trail).
- Подключите мультиметр к контактам питания датчика (обычно это контакты 1 и 3).
- Включите зажигание и измерьте напряжение. В норме оно должно составлять 5 В.
- Если напряжение отсутствует или ниже нормы, проверьте цепь питания датчика.
Если все проверки указывают на неисправность датчика, его необходимо заменить. Вот как это сделать:
- Отсоедините разъем датчика.
- Открутите крепежные болты и снимите датчик.
- Установите новый датчик и закрепите его болтами.
- Подключите разъем.
- Проведите калибровку датчика с помощью диагностического сканера.
После замены датчика необходимо провести его калибровку. Это критически важный этап, который многие владельцы автомобилей игнорируют. Вот почему калибровка так важна:
- Точность работы вариатора. Калибровка позволяет контроллеру определить минимальное и максимальное значение сигнала датчика и использовать их для точного расчета расстояния между конусами.
- Предотвращение ошибок. Если не провести калибровку, контроллер может записать ошибку в память и перевести вариатор в аварийный режим.
- Продление срока службы вариатора. Точная калибровка позволяет вариатору работать в оптимальном режиме, что снижает износ ремня и шкивов.
Калибровка датчика проводится с помощью диагностического сканера. Вот пошаговая инструкция:
- Подключите сканер к разъему OBD-II.
- Запустите двигатель и дайте ему прогреться до рабочей температуры.
- Перейдите в режим калибровки датчика (обычно это функция 'Обучение датчика' или 'Калибровка датчика').
- Следуйте инструкциям сканера. Обычно процесс калибровки включает перемещение селектора передач в разные положения и разгон автомобиля до определенной скорости.
- После завершения калибровки сотрите ошибки из памяти контроллера и проведите тестовую поездку.
Вариатор — это сложный и дорогостоящий агрегат, который требует бережного отношения. Вот несколько практических советов, которые помогут вам продлить срок его службы:
1. Регулярно меняйте масло в вариаторе
Масло в вариаторе выполняет несколько функций: смазка, охлаждение и передача крутящего момента. Со временем масло теряет свои свойства, что приводит к ускоренному износу ремня и шкивов. Вот несколько рекомендаций по замене масла:
- Меняйте масло каждые 60 000 км пробега (или чаще, если вы часто ездите в тяжелых условиях).
- Используйте только рекомендованное производителем масло. Например, для вариаторов Nissan и Mitsubishi это масло NS-2 или NS-3.
- При замене масла обязательно меняйте фильтр и промывайте поддон.
Резкие разгоны и торможения создают дополнительную нагрузку на ремень и шкивы, что приводит к их ускоренному износу. Старайтесь ездить плавно, без резких ускорений и торможений.
3. Не перегружайте автомобиль
Перегрузка автомобиля создает дополнительную нагрузку на вариатор, что может привести к его перегреву и ускоренному износу. Старайтесь не превышать рекомендованную производителем грузоподъемность.
4. Регулярно проводите диагностику вариатора
Регулярная диагностика позволяет выявить проблемы на ранней стадии и предотвратить серьезные поломки. Вот что нужно проверять:
- Уровень и состояние масла в вариаторе;
- Наличие ошибок в памяти контроллера;
- Работу датчиков и исполнительных механизмов.
Если вы заметили рывки, толчки или другие симптомы неисправности вариатора, не откладывайте диагностику. Чем раньше вы выявите и устраните проблему, тем дешевле обойдется ремонт.
Заключение: почему диагностика датчика положения стелек конусов — это не прихоть, а необходимость
Датчик положения стелек конусов — это один из самых важных элементов вариатора. Он отвечает за точное регулирование передаточного отношения и предотвращение критических нагрузок на ремень и шкивы. Неисправность датчика может привести к рывкам, пробуксовкам и даже полному отказу вариатора. Вот почему так важно регулярно проводить его диагностику и своевременно устранять неисправности.
В этой статье мы разобрали, как работает датчик положения стелек конусов, как контроллер определяет расстояние между конусами, и как провести диагностику датчика самостоятельно. Надеюсь, эта информация поможет вам сохранить вариатор в исправном состоянии и избежать дорогостоящего ремонта.
Если у вас остались вопросы или вы хотите поделиться своим опытом диагностики вариатора, пишите в комментариях. Я с удовольствием отвечу на все ваши вопросы и помогу разобраться в тонкостях работы этого удивительного агрегата. И помните: бережное отношение к вариатору — это залог его долгой и беспроблемной работы!
