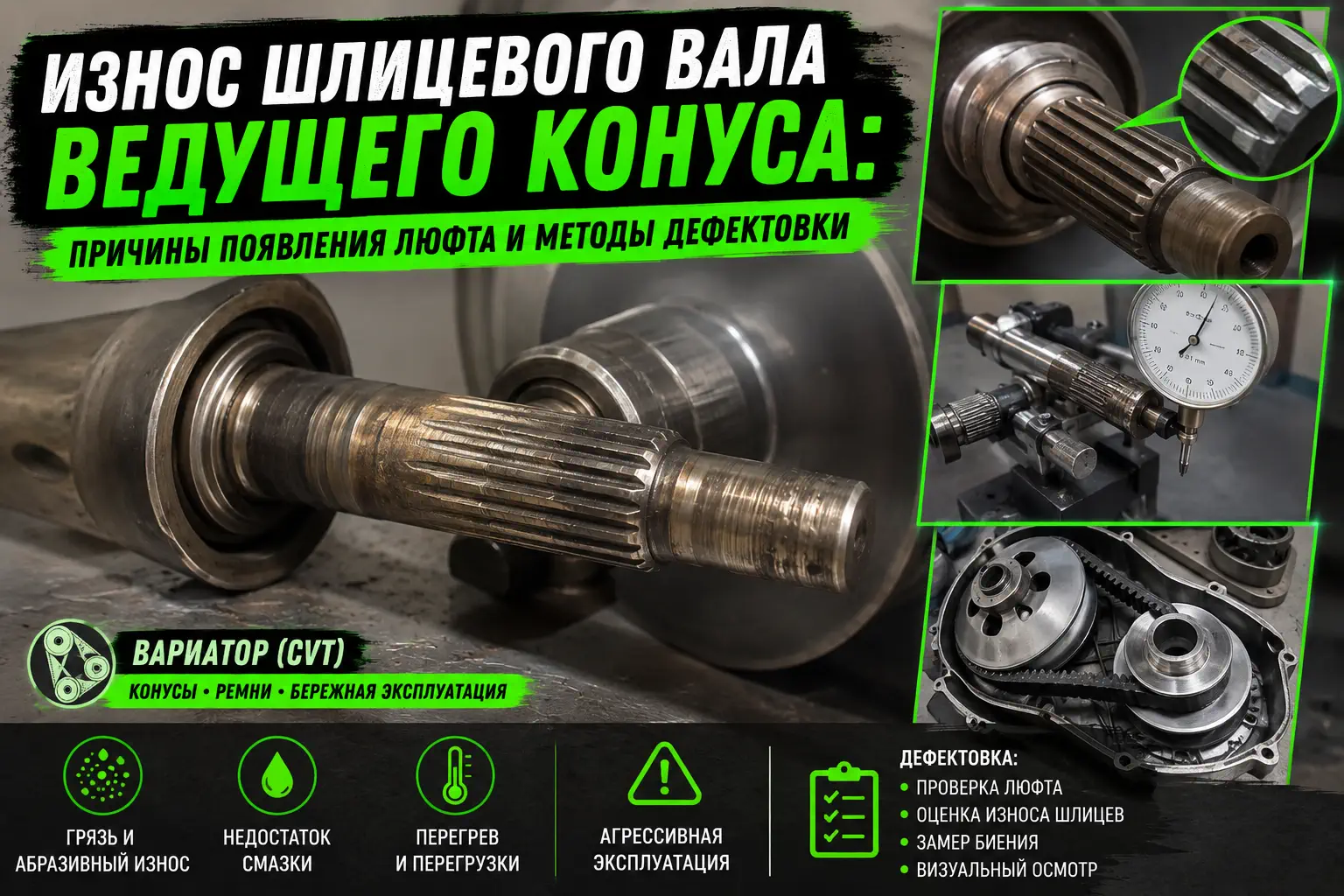

Износ шлицевого вала ведущего конуса: причины появления люфта и методы дефектовки
Почему люфт в вариаторе — это не просто 'мелочь', а сигнал бедствия
Представьте: вы едете по трассе, наслаждаетесь плавным разгоном, а вариатор работает как часы. Вдруг — лёгкий стук при переключении передач, едва заметная вибрация на руле. 'Да ладно, пройдёт', — думаете вы. Но через пару тысяч километров этот 'лёгкий стук' превращается в грохот, а вариатор начинает буксовать на ровном месте. Знакомо? Если да, то вы уже столкнулись с одной из самых коварных проблем CVT — износом шлицевого вала ведущего конуса.
Я не раз видел, как владельцы автомобилей игнорировали первые симптомы люфта, списывая их на 'особенности вариатора'. А потом приходилось вскрывать коробку и обнаруживать, что шлицы вала стёрты до основания, а ремонт обходится в стоимость подержанного автомобиля. Честно говоря, это как игнорировать зубную боль: сначала терпимо, а потом — корневой канал и слёзы. Так что давайте разберёмся, почему люфт появляется, как его вовремя заметить и что делать, если проблема уже на пороге.
В этой статье вы узнаете:
- Почему шлицевой вал ведущего конуса изнашивается быстрее, чем хотелось бы;
- Какие симптомы выдают люфт на ранних стадиях (и почему их легко пропустить);
- Как правильно провести дефектовку, чтобы не выбросить деньги на ветер;
- Можно ли отремонтировать вал или лучше сразу менять узел;
- Какие ошибки в эксплуатации ускоряют износ (и как их избежать).
И, конечно, я поделюсь парой историй из своей практики — когда ремонт обошёлся дёшево, и когда пришлось платить за 'экономию' на диагностике.
Шлицевой вал ведущего конуса: почему он так важен и как работает
Чтобы понять, почему износ шлицевого вала — это проблема, нужно разобраться, какую роль он играет в вариаторе. Представьте CVT как велосипедную цепь, где вместо звёздочек — два конуса (ведущий и ведомый), а вместо цепи — металлический ремень или цепь. Ведущий конус передаёт крутящий момент от двигателя к ремню, а шлицевой вал — это 'посредник' между конусом и первичным валом коробки передач.
Шлицы — это выступы на валу, которые входят в пазы конуса. Они обеспечивают жёсткое сцепление и передачу крутящего момента. Но вот в чём загвоздка: шлицы работают в условиях постоянных нагрузок, вибраций и трения. И если что-то идёт не так, они начинают изнашиваться.
Как устроен шлицевой вал ведущего конуса
- Материал: Обычно это высокопрочная легированная сталь (например, 40Х или аналоги), закалённая до твёрдости 58-62 HRC. Но даже такой металл не вечен.
- Конструкция: Вал имеет внешние шлицы (обычно эвольвентного профиля), которые входят в зацепление с внутренними шлицами ведущего конуса.
- Смазка: Шлицы работают в масляной ванне, но при высоких нагрузках смазка может выдавливаться, ускоряя износ.
Почему шлицы изнашиваются быстрее, чем хотелось бы
- Высокие нагрузки: Вариатор — это не механическая коробка, где передачи переключаются плавно. Здесь крутящий момент передаётся постоянно, и любые рывки (например, при резком старте) бьют по шлицам.
- Вибрации: Даже небольшой дисбаланс валов или износ подшипников приводит к микроперемещениям шлицев, что ускоряет их износ.
- Некачественное масло: Если в вариаторе используется неподходящее масло или оно давно не менялось, шлицы начинают работать 'на сухую'.
- Перегрев: Вариаторы не любят высоких температур. При перегреве масло теряет свои свойства, и шлицы начинают 'гореть'.
Я как-то вскрывал вариатор на Nissan X-Trail с пробегом 120 тысяч километров. Владелец жаловался на вибрации и стуки. Оказалось, что шлицы вала стёрлись на 30% — и это при том, что масло он менял каждые 60 тысяч. Проблема? Он использовал дешёвое масло, не соответствующее спецификации. Вот вам и экономия.
Причины появления люфта: от чего зависит срок службы шлицевого вала
Люфт в шлицевом соединении — это как трещина в фундаменте дома. Сначала она незаметна, но со временем разрастается, и вот уже стены начинают 'гулять'. Так и с вариатором: небольшой люфт может не мешать езде, но рано или поздно приведёт к серьёзным поломкам.
Основные причины износа шлицевого вала
- Естественный износ Даже при идеальных условиях шлицы со временем стираются. Вопрос только в том, насколько быстро. При нормальной эксплуатации вал может прослужить 200-300 тысяч километров, но если условия тяжёлые — износ наступит гораздо раньше.
- Неправильная эксплуатация
- Резкие старты: Особенно губительны для вариатора. Представьте, что вы дёргаете велосипедную цепь — рано или поздно она растянется. То же самое происходит со шлицами.
- Буксировка тяжёлых прицепов: Вариатор не предназначен для больших нагрузок. Если вы регулярно таскаете за собой прицеп, готовьтесь к раннему износу.
- Езда по бездорожью: Постоянные вибрации и удары разрушают шлицевое соединение.
Однажды ко мне приехал владелец Subaru Outback, который любил ездить на рыбалку по лесным дорогам. Пробег — всего 80 тысяч, а вариатор уже 'умирал'. Причина? Постоянные вибрации и удары от неровностей дороги. Шлицы вала были стёрты почти наполовину.
- Некачественное или старое масло Масло в вариаторе — это не просто смазка, а рабочая жидкость, которая передаёт крутящий момент. Если оно старое или неподходящее, шлицы начинают работать в условиях повышенного трения. Вот вам пример: клиент пригнал Toyota RAV4 с пробегом 90 тысяч. Жаловался на рывки при разгоне. Вскрытие показало, что масло в вариаторе не менялось с завода, а шлицы вала были покрыты металлической стружкой. Ремонт обошёлся в 150 тысяч рублей — и это при том, что замена масла стоила бы 10 тысяч.
- Перегрев вариатора Вариаторы не любят высоких температур. Если радиатор охлаждения забит грязью или масло не циркулирует должным образом, шлицы начинают 'гореть'. Особенно это актуально для автомобилей, которые часто стоят в пробках.
- Неправильная сборка или ремонт Если при предыдущем ремонте вал установили с перекосом или использовали некачественные запчасти, шлицы начнут изнашиваться в разы быстрее.
Симптомы люфта: как понять, что шлицевой вал изношен
Люфт в шлицевом соединении — это как болезнь: чем раньше её обнаружишь, тем дешевле обойдётся лечение. Но вот проблема — на ранних стадиях симптомы легко спутать с другими неисправностями вариатора.
Основные признаки износа шлицевого вала
- Стук при переключении передач Если при переключении с 'P' на 'D' или наоборот слышен лёгкий стук, это может быть первым сигналом. Особенно если стук пропадает после прогрева коробки.
- Вибрации на руле или кузове На ранних стадиях вибрации могут быть едва заметными, но со временем они усиливаются. Особенно это заметно при разгоне с места.
- Рывки при движении Если вариатор дёргается при плавном разгоне, это может указывать на люфт в шлицевом соединении. Но будьте осторожны — такие же симптомы дают изношенный ремень или проблемы с гидроблоком.
- Повышенный шум на холостом ходу Если на 'нейтрали' или 'паркинге' слышен гул или вой, это может быть признаком износа подшипников или шлицевого вала.
- Пробуксовка вариатора На поздних стадиях износа шлицевой вал начинает проскальзывать, и вариатор теряет способность передавать крутящий момент. Это уже критическая стадия, и ремонт обойдётся в круглую сумму.
Как отличить люфт шлицевого вала от других проблем
- Износ ремня: Обычно проявляется в виде пробуксовки на высоких скоростях.
- Проблемы с гидроблоком: Рывки и толчки при переключении передач.
- Износ подшипников: Гул или вой, усиливающийся при наборе скорости.
Если вы заметили хотя бы один из этих симптомов, не тяните с диагностикой. Я не раз видел, как владельцы игнорировали стуки и вибрации, а потом приходилось менять весь вариатор.
Методы дефектовки: как проверить шлицевой вал на износ
Если вы подозреваете, что шлицевой вал изношен, не спешите разбирать коробку. Есть несколько способов проверить его состояние без полной разборки вариатора.
Визуальный осмотр
Если у вас есть доступ к валу (например, при замене масла или ремонте других узлов), осмотрите шлицы на предмет:
- Задиров и царапин: Это признак того, что шлицы работают в условиях недостаточной смазки.
- Сколов и трещин: Если шлицы имеют сколы, это говорит о критическом износе.
- Изменения цвета: Посинение или почернение металла — признак перегрева.
Проверка люфта
- Фиксация конуса: Зафиксируйте ведущий конус (например, с помощью специального инструмента).
- Попытка провернуть вал: Возьмитесь за вал и попробуйте провернуть его. Если есть люфт, вы почувствуете небольшое перемещение.
- Измерение люфта: Используйте индикатор часового типа, чтобы измерить величину люфта. Если она превышает 0,1-0,2 мм, это повод для беспокойства.
Использование эндоскопа
Если у вас нет возможности разобрать вариатор, можно использовать эндоскоп для осмотра шлицевого соединения. Правда, этот метод не всегда даёт точную картину, но может помочь выявить явные повреждения.
Диагностика на стенде
Если вы отвозите автомобиль в сервис, попросите провести диагностику на стенде. Современные стенды могут выявить люфт в шлицевом соединении по вибрациям и шуму.
Пример из практики
Однажды ко мне приехал владелец Mitsubishi Outlander с жалобами на вибрации. Я провёл проверку люфта и обнаружил, что шлицевой вал имеет люфт в 0,3 мм. Это уже критическое значение, и вал пришлось менять. Но если бы владелец обратился раньше, можно было бы обойтись профилактикой.
Ремонт или замена: что делать с изношенным шлицевым валом
Итак, диагностика показала, что шлицевой вал изношен. Что делать дальше? Есть два варианта: ремонт или замена. Давайте разберёмся, какой из них выгоднее.
Ремонт шлицевого вала
Ремонт возможен, если износ не критичен. Обычно используют следующие методы:
- Наплавка шлицев: С помощью сварки на изношенные участки наплавляют металл, а затем шлифуют до нужного размера.
- Хромирование: На шлицы наносят слой хрома, чтобы восстановить их геометрию.
- Замена шлицевой втулки: Если вал имеет съёмную втулку, её можно заменить.
Плюсы ремонта:
- Дешевле, чем замена всего узла.
- Быстрее, чем ждать доставки нового вала.
Минусы ремонта:
- Не всегда надёжно. Наплавленные шлицы могут снова износиться.
- Требует высокой квалификации мастера.
Замена шлицевого вала
Если износ критичен или ремонт нецелесообразен, вал лучше заменить. Это более дорогой, но и более надёжный вариант.
Плюсы замены:
- Гарантия долгой службы.
- Нет риска повторного износа.
Минусы замены:
- Дороже ремонта.
- Требует времени на доставку запчасти.
Что выбрать: ремонт или замену?
- Если износ незначительный (люфт до 0,2 мм), можно попробовать ремонт.
- Если износ критический (люфт более 0,3 мм, сколы, трещины), лучше заменить вал.
- Если вы планируете долго ездить на этом автомобиле, замена — более надёжный вариант.
Пример из практики
Ко мне приехал владелец Honda CR-V с изношенным шлицевым валом. Износ был не критичен, и я предложил ему два варианта: ремонт за 20 тысяч рублей или замена за 50 тысяч. Он выбрал ремонт. Через 30 тысяч километров вал снова начал люфтить, и пришлось менять его на новый. Вот вам и экономия.
Как продлить жизнь шлицевому валу: советы по эксплуатации
Чтобы шлицевой вал служил долго, нужно соблюдать несколько простых правил. Это не rocket science, но многие владельцы их игнорируют.
Правила эксплуатации вариатора
- Меняйте масло вовремя
- Используйте только рекомендованное производителем масло.
- Меняйте масло каждые 60 тысяч километров (или чаще, если условия эксплуатации тяжёлые).
- Избегайте резких стартов
- Плавно нажимайте на педаль газа, особенно при трогании с места.
- Не 'газуйте' на холодном двигателе.
- Не перегружайте автомобиль
- Избегайте буксировки тяжёлых прицепов.
- Не перевозите грузы, превышающие допустимую массу.
- Следите за температурой вариатора
- Если автомобиль часто стоит в пробках, установите дополнительный радиатор охлаждения.
- Не допускайте перегрева коробки.
- Регулярно проходите диагностику
- Если заметили стуки или вибрации, не тяните с визитом в сервис.
- Проводите диагностику вариатора каждые 50 тысяч километров.
Пример из практики
У меня есть клиент, владелец Toyota Corolla с вариатором. Он меняет масло каждые 40 тысяч километров, избегает резких стартов и регулярно проходит диагностику. Пробег его автомобиля — 250 тысяч километров, а вариатор до сих пор работает как часы. Вот вам и доказательство, что бережная эксплуатация продлевает жизнь коробке.
Заключение: люфт — это не приговор, но и не повод для игнорирования
Износ шлицевого вала ведущего конуса — это серьёзная проблема, которая может привести к полному выходу вариатора из строя. Но если вовремя заметить симптомы и принять меры, можно избежать дорогостоящего ремонта.
Запомните главное:
- Люфт в шлицевом соединении проявляется стуками, вибрациями и рывками.
- Чем раньше вы обнаружите проблему, тем дешевле обойдётся ремонт.
- Ремонт возможен, но замена — более надёжный вариант.
- Бережная эксплуатация и своевременное обслуживание продлят жизнь вариатору.
Если у вас есть подозрения на износ шлицевого вала, не тяните с диагностикой. Лучше перестраховаться, чем потом платить за капитальный ремонт коробки. А если у вас уже есть опыт борьбы с люфтом в вариаторе — поделитесь им в комментариях. Ваш опыт может помочь другим владельцам избежать ошибок!
